| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | Kaideli |
| Chứng nhận: | CE,ISO9001-2008 |
| Số mô hình: | HƯỚNG DẪN,GUDD,GUDJ |
| Số lượng đặt hàng tối thiểu: | 1 |
| Giá bán: | 1 |
| chi tiết đóng gói: | Bao bì hộp gỗ |
| Thời gian giao hàng: | 10-15 ngày |
| Điều khoản thanh toán: | TT, LC, Công Đoàn Phương Tây |
| Khả năng cung cấp: | 1 |
| Ngành công nghiệp áp dụng: | Nhà hàng, thương nhân | Địa điểm trưng bày: | Việt Nam, Philippines, Mexico, Thái Lan, Kazakhstan, Nigeria, Uzbekistan, Tajikistan |
|---|---|---|---|
| Video kiểm tra xuất phát: | Vâng | Báo cáo thử máy: | Vâng |
| Loại: | thiết bị bay hơi | Ứng dụng: | Bộ Phận Điện Lạnh |
| Bảo hành: | 1 | chất làm lạnh: | R134A/404A 、 AR507A |
| Vật liệu: | Đồng | Khả năng lam mat: | 0,94-21,5kW |
| nhiệt độ cao: | 4,5mm | Nhiệt độ trung bình: | 6.0mm |
| Nhiệt độ thấp: | 9mm | Điện áp: | 220/380 |
| Thương hiệu: | KAIDELI | thử nghiệm: | 2.6Mpa |
| CÁI QUẠT: | trục | Dịch vụ sau bảo hành: | Hỗ trợ trực tuyến |
| Vị trí dịch vụ địa phương: | Không có | Loại tiếp thị: | Sản phẩm mới 2024 |
| Dịch vụ sau bán hàng: | Hỗ trợ trực tuyến | Cảng: | Ninh Ba/Thượng Hải/Quảng Châu |
| Điều kiện: | Mới | Màu sắc: | Tùy chọn (Trắng, xanh, đen) |
| Làm nổi bật: | Máy làm mát không khí bốc hơi hiệu quả cao,Máy làm mát không khí phòng lạnh,Hệ thống làm lạnh thương mại Máy làm mát không khí bốc hơi |
||

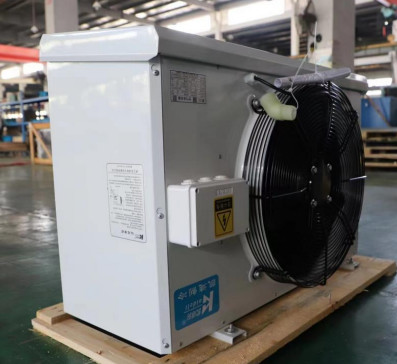

Tên: G Series High-Efficiency Evaporator Air Cooler.
1Thiết kế cấu trúc
▸Vỏ chống ăn mòn
Mô hình cơ bản: thép SGCC 1,2mm với lớp phủ bột lạnh (-40 °C ~ 120 °C hoạt động)
Các tùy chọn nâng cấp: hợp kim nhôm 5052-H32 / thép không gỉ 304 (chứng nhận IP65 có sẵn)
2Các tấm ống hợp kim nhôm 0,0 mm ngăn ngừa rò rỉ mở rộng nhiệt (ΔL/L0 ≤0,12%)
2. Quản lý chất ngưng tụ hai lớp
✓ Ban bên ngoài: Bảng truy cập có móng với độ nghiêng thoát nước 15° (tương thích với EN 16713).
✓ Bàn bên trong: Xây dựng nhôm liền mạch làm giảm việc bỏ qua không khí (<3%)
✓ Phòng ngừa băng: Cáp sưởi tích hợp (3,5W/cm2) với cảm biến nhiệt PT1000
3Hệ thống trao đổi nhiệt nâng cao
• Thiết kế cuộn dây: Φ9.52mm ống đồng micro-grooved (không có HFC tương thích)
• Cấu hình vây: vây nhôm hình xoang (FPI=16) với lớp phủ hydrophilic
• Mô hình lưu lượng không khí: ma trận ống được sắp xếp bằng Δ tăng NTU 22% so với thiết kế thông thường
4. Các thành phần định hướng hiệu suất
Động cơ EC: Đánh giá IP55, cách điện lớp F (25.000h MTBF)
▶ Dải tốc độ: 800-1800 vòng/giờ (được điều khiển bằng PWM)
▶ Khung hoạt động: -40°C~60°C nhiệt độ xung quanh
Hệ thống tan băng: Các yếu tố sưởi ấm không gỉ 316L với điều khiển PID
▶ Trọng lượng bề mặt: ≤1.8W/cm2 (tương thích UL 1995)
▶ Phân phối nhiệt 4 vùng (σ≤0,85)
5. Chứng chỉ kỹ thuật
✓ Áp suất được thử nghiệm ở 25bar (362.5psi) theo phần VIII của ASME BPVC
✓ Khả năng tương thích với chất làm lạnh: R404A/R507A/R134a/R22 (hợp với ASHRAE 34)
✓ Tùy chọn khoảng cách vây: 4.5/6.0/9.0mm (được chứng nhận EN 327/328)
6. Tùy chỉnh & kiểm soát chất lượng
️ Nhà máy điện: Hộp kết nối NEMA 4X với các đầu cuối Phoenix
️ Xác minh sản xuất: 100% thử nghiệm rò rỉ helium + mô phỏng tải 24h
Dịch vụ OEM: Thiết kế luồng không khí tối ưu hóa CFD có sẵn
Điểm nổi bật về lợi thế kỹ thuật
①Tiết kiệm năng lượng 35%- Tối ưu hóa đường bay ΔT thông qua tăng cường nhiễu loạn
②Không tích tụ băng- Chu kỳ tan băng thông minh (Sự cấp bằng sáng chế: CN202310XXXXXX)
③Tuổi thọ 20 năm- Thử nghiệm phun muối > 1000h (Tiêu chuẩn ISO 9227 NSS)
2.Danh sách các thông số kỹ thuật
Các thông số kỹ thuật của máy làm mát không khí hiệu quả của trần tháo đông điện Khoảng cách: 4,5mm
| Mô hình | Khả năng làm lạnh kW | Khối lượng ống | Các thông số quạt | Xóa băng (nâng nhiệt bằng điện) | |||||
| SC1 | SC2 | dm3 | 风叶数量X直径 Số X đường kính của quạt |
功率W Năng lượng W |
风量m3/h Khối lượng không khí m3/h |
射程m Phạm vi m |
盘管kW*支 Vòng cuộn kW * pcs |
水盘kW*支 Thang nước kW * PC |
|
| GUDL501C | 6.7 | 4.6 | 3.2 | 1X500 | 1X414 | 5000 | 12 | 0.28*6 | 0.28*2 |
| GUDL501D | 8.1 | 5.6 | 4.3 | 1X500 | 1X460 | 4900 | 12 | 0.30*6 | 0.30*2 |
| GUDL501E | 9.8 | 6.7 | 5.4 | 1X500 | 1X460 | 4500 | 12 | 0.30*8 | 0.30*2 |
| GUDL601E | 16.6 | 11.4 | 9.2 | 1X ¢ 600 | 1X780 | 7500 | 15 | 0.40*8 | 0.4*2 |
| GUDL502D | 22.2 | 15.3 | 11.8 | 2X500 | 2X460 | 11500 | 13 | 0.72*6 | 0.72*2 |
| GUDL602D | 28.9 | 19.9 | 14.7 | 2X600 | 2X780 | 16500 | 16 | 0.72*10 | 0.72*2 |
| GUDL602E | 33.8 | 23.3 | 18.4 | 2X600 | 2X780 | 15200 | 16 | 0.72*10 | 0.72*2 |
| GUDL602F | 37.8 | 26.1 | 22.1 | 2X600 | 2X780 | 14500 | 16 | 0.72*10 | 0.72*2 |
| GUDL632D | 40.7 | 28.1 | 23.7 | 2X630 | 2X800 | 19000 | 19 | 0.95*10 | 0.95*2 |
| GUDL632E | 44.1 | 30.4 | 26.9 | 2X630 | 2X800 | 18000 | 19 | 0.87*12 | 0.87*4 |
| GUDL603F | 54.5 | 37.6 | 32.3 | 3X600 | 3X780 | 20500 | 17 | 1.03*12 | 1.03*4 |
| GUDL633F | 66.8 | 46.1 | 38.8 | 3X630 | 3X800 | 25500 | 20 | 1.03*14 | 1.03*4 |
Các thông số kỹ thuật của máy làm mát không khí hiệu quả của trần tháo đông điện Khoảng cách: 6.0mm
| Mô hình | Khả năng làm lạnh kW | Khối lượng ống | Các thông số quạt | Xóa băng (nâng nhiệt bằng điện) | ||||||
| SC1 | SC2 | SC3 | dm3 | Số X đường kính của quạt | Năng lượng W | Khối lượng không khí m3/h | Phạm vi m | Vòng cuộn kW * pcs | Thang nước kW * PC | |
| GUDD501C | 5.6 | 4.0 | 3.2 | 3.2 | 1X500 | 1X414 | 5200 | 12 | 0.28*8 | 0.28*2 |
| GUDD501D | 7.1 | 5.1 | 4.0 | 4.3 | 1X500 | 1X460 | 5100 | 12 | 0.30*8 | 0.30*2 |
| GUDD501E | 8.2 | 5.9 | 4.6 | 5.4 | 1X500 | 1X460 | 4800 | 12 | 0.30*10 | 0.30*2 |
| GUDD601E | 14.4 | 10.3 | 8.1 | 9.2 | 1X ¢ 600 | 1X780 | 8200 | 15 | 0.40*10 | 0.4*2 |
| GUDD502D | 18.3 | 13.1 | 10.3 | 11.8 | 2X500 | 2X460 | 12000 | 13 | 0.72*8 | 0.72*2 |
| GUDD602D | 24.1 | 17.2 | 13.6 | 14.7 | 2X600 | 2X780 | 17000 | 16 | 0.72*12 | 0.72*2 |
| GUDD602E | 29.1 | 20.8 | 16.4 | 18.4 | 2X600 | 2X780 | 16400 | 16 | 0.72*12 | 0.72*2 |
| GUDD602F | 32.1 | 22.9 | 18.1 | 22.1 | 2X600 | 2X780 | 15500 | 16 | 0.72*12 | 0.72*2 |
| GUDD632D | 33.7 | 24.1 | 19.0 | 23.7 | 2X630 | 2X800 | 20000 | 19 | 0.95*12 | 0.95*2 |
| GUDD632E | 37.2 | 26.6 | 21.0 | 26.9 | 2X630 | 2X800 | 19000 | 19 | 0.87*12 | 0.87*4 |
| GUDD603F | 46.8 | 33.4 | 26.4 | 32.3 | 3X600 | 3X780 | 22000 | 17 | 1.03*12 | 1.03*4 |
| GUDD633F | 56.7 | 40.5 | 32.0 | 38.8 | 3X630 | 3X800 | 26500 | 20 | 1.03*14 | 1.03*4 |
Các thông số kỹ thuật của máy làm mát không khí hiệu quả của trần tháo đông điện Khoảng cách: 9.0mm
| Mô hình | Khả năng làm lạnh kW | Công suất ống | Các thông số quạt | Xóa băng (nâng nhiệt bằng điện) | ||||||
| SC3 | SC4 | SC5 | dm3 | Số X đường kính của quạt | Năng lượng W | Khối lượng không khí m3/h | Phạm vi m | Vòng cuộn kW * pcs | Thang nước kW * PC | |
| GUDJ501C | 2.5 | 2.0 | 1.9 | 3.2 | 1X500 | 1X414 | 5300 | 12 | 0.28*8 | 0.28*2 |
| GUDJ501D | 3.3 | 2.6 | 2.5 | 4.3 | 1X500 | 1X460 | 5500 | 12 | 0.30*8 | 0.30*2 |
| GUDJ501E | 3.7 | 3.0 | 2.9 | 5.4 | 1X500 | 1X460 | 5100 | 12 | 0.30*10 | 0.30*2 |
| GUDJ601E | 6.5 | 5.2 | 5.0 | 9.2 | 1X ¢ 600 | 1X780 | 8300 | 15 | 0.40*10 | 0.4*2 |
| GUDJ502D | 8.3 | 6.6 | 6.3 | 11.8 | 2X500 | 2X460 | 12500 | 13 | 0.72*8 | 0.72*2 |
| GUDJ602D | 10.8 | 8.5 | 7.8 | 14.7 | 2X600 | 2X780 | 17500 | 16 | 0.72*12 | 0.72*2 |
| GUDJ602E | 13.3 | 10.6 | 10.2 | 18.4 | 2X600 | 2X780 | 17000 | 16 | 0.72*12 | 0.72*2 |
| GUDJ602F | 14.5 | 11.6 | 11.1 | 22.1 | 2X600 | 2X780 | 16000 | 16 | 0.72*12 | 0.72*2 |
| GUDJ632D | 15.8 | 12.6 | 12.1 | 23.7 | 2X630 | 2X800 | 21000 | 19 | 0.95*12 | 0.95*2 |
| GUDJ632E | 17.7 | 14.1 | 13.5 | 26.9 | 2X630 | 2X800 | 20500 | 19 | 0.87*12 | 0.87*4 |
| GUDJ603F | 21.4 | 17.1 | 16.4 | 32.3 | 3X600 | 3X780 | 23000 | 17 | 1.03*12 | 1.03*4 |
| GUDJ633F | 25.4 | 20.3 | 19.5 | 38.8 | 3X630 | 3X800 | 27000 | 20 | 1.03*14 | 1.03*4 |
Kích thước tổng thể và kích thước lắp đặt của máy làm mát không khí hiệu quả của trần tan điện Khoảng cách: 4,5mm
| Mô hình | Thông số kỹ thuật giao diện (mm) | Kích thước tổng thể B*T*H | Kích thước cài đặt | trọng lượng | Biểu tượng phác thảo | |||||
| Bơm đầu vào/bơm trở lại | Khử nước (inches) | L * W * H (mm): 610 * 1,250 * 1,040 | L | E1 | E2 | E3 | F | kg | ||
| GUDL501C | ¥12/ ¥22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 36 | A |
| GUDL501D | ¥12/ ¥22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 38 | A |
| GUDL501E | ¥12/ ¥22 | G1 | 952*490*674 | 430 | 640 | / | / | 126 | 44 | A |
| GUDL601E | ¥16/ ¥28 | G1 | 1172*490*831 | 430 | 860 | / | / | 126 | 56 | A |
| GUDL502D | ¥16/ ¥35 | G1 | 1992*400*680 | 340 | 840 | 840 | / | 126 | 80 | B |
| GUDL602D | ¥22/ ¥42 | G1-1/2 | 1992*400*831 | 340 | 840 | 840 | / | 126 | 95 | B |
| GUDL602E | ¥22/ ¥42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 115 | B |
| GUDL602F | ¥22/ ¥42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 125 | B |
| GUDL632D | ¥22/ ¥42 | G1-1/2 | 2552*400*984 | 340 | 1120 | 1120 | / | 126 | 144 | B |
| GUDL632E | ¥22/ ¥42 | G1-1/2 | 2352*490*984 | 430 | 1020 | 1020 | / | 126 | 160 | B |
| GUDL603F | 25/50 | G1-1/2 | 2751*490*831 | 430 | 813 | 813 | 813 | 126 | 166 | C |
| GUDL633F | 25/50 | G2 | 2751*490*984 | 430 | 813 | 813 | 813 | 126 | 196 | C |
Kích thước tổng thể và kích thước lắp đặt của máy làm mát không khí hiệu quả của trần tan điện Khoảng cách: 6.0mm
| Mô hình | Thông số kỹ thuật giao diện (mm) | Kích thước tổng thể B*T*H | Kích thước cài đặt | trọng lượng | Biểu tượng phác thảo | |||||
| Bơm đầu vào/bơm trở lại | Khử nước (inches) | L * W * H (mm): 610 * 1,250 * 1,040 | L | E1 | E2 | E3 | F | kg | ||
| GUDD501C | ¥12/ ¥22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 35 | A |
| GUDD501D | ¥12/ ¥22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 37 | A |
| GUDD501E | ¥12/ ¥22 | G1 | 952*490*674 | 430 | 640 | / | / | 126 | 43 | A |
| GUDD601E | ¥16/ ¥28 | G1 | 1172*490*831 | 430 | 860 | / | / | 126 | 57 | A |
| GUDD502D | ¥16/ ¥35 | G1 | 1992*400*680 | 340 | 840 | 840 | / | 126 | 78 | B |
| GUDD602D | ¥22/ ¥42 | G1-1/2 | 1992*400*831 | 340 | 840 | 840 | / | 126 | 93 | B |
| GUDD602E | ¥22/ ¥42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 112 | B |
| GUDD602F | ¥22/ ¥42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 122 | B |
| GUDD632D | ¥22/ ¥42 | G1-1/2 | 2552*400*984 | 340 | 1120 | 1120 | / | 126 | 140 | B |
| GUDD632E | ¥22/ ¥42 | G1-1/2 | 2352*490*984 | 430 | 1020 | 1020 | / | 126 | 154 | B |
| GUDD603F | 25/50 | G1-1/2 | 2751*490*831 | 430 | 813 | 813 | 813 | 126 | 162 | C |
| GUDD633F | 25/50 | G2 | 2751*490*984 | 430 | 813 | 813 | 813 | 126 | 192 | C |
Kích thước tổng thể và kích thước lắp đặt của máy làm mát không khí hiệu quả của trần tan điện Khoảng cách: 9.0mm
| Mô hình | Thông số kỹ thuật giao diện (mm) | Kích thước tổng thể B*T*H | Kích thước cài đặt | trọng lượng | Biểu tượng phác thảo | |||||
| Bơm đầu vào/bơm trở lại | Khử nước (inches) | L * W * H (mm): 610 * 1,250 * 1,040 | L | E1 | E2 | E3 | F | kg | ||
| GUDJ501C | ¥12/ ¥22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 34 | A |
| GUDJ501D | ¥12/ ¥22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 36 | A |
| GUDJ501E | ¥12/ ¥22 | G1 | 952*490*674 | 430 | 640 | / | / | 126 | 42 | A |
| GUDJ601E | ¥16/ ¥28 | G1 | 1172*490*831 | 430 | 860 | / | / | 126 | 55 | A |
| GUDJ502D | ¥16/ ¥35 | G1 | 1992*400*680 | 340 | 840 | 840 | / | 126 | 76 | B |
| GUDJ602D | ¥22/ ¥42 | G1-1/2 | 1992*400*831 | 340 | 840 | 840 | / | 126 | 94 | B |
| GUDJ602E | ¥22/ ¥42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 114 | B |
| GUDJ602F | ¥22/ ¥42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 121 | B |
| GUDJ632D | ¥22/ ¥42 | G1-1/2 | 2552*400*984 | 340 | 1120 | 1120 | / | 126 | 139 | B |
| GUDJ632E | ¥22/ ¥42 | G1-1/2 | 2352*490*984 | 430 | 1020 | 1020 | / | 126 | 160 | B |
| GUDJ603F | 25/50 | G1-1/2 | 2751*490*831 | 430 | 813 | 813 | 813 | 126 | 162 | C |
| GUDJ633F | 25/50 | G2 | 2751*490*984 | 430 | 813 | 813 | 813 | 126 | 190 | C |
3.Xem phác thảo sản phẩm
Lưu ý 1: Các tiêu chí thiết kế
| Điều kiện trao đổi nhiệt tiêu chuẩn | Nhiệt độ không khí vào | Nhiệt độ bay hơi | Độ ẩm tương đối | Tỷ lệ hấp thụ độ ẩm | Mức độ quá nóng |
| SC1 | 10°C | 0°C | 85% | 1.35 | 6.5K |
| SC2 | 0°C | -8°C | 85% | 1.15 | 5.2K |
| SC3 | -18°C | -25°C | 95% | 1.05 | 4.6K |
| SC4 | -25°C | -31°C | 95% | 1.01 | 3.9K |
| SC5 | -34°C | -40°C | 95% | 1.01 | 3.9K |
Lưu ý 2: Tỷ lệ chuyển đổi chất làm mát
| Chất làm mát | Điều kiện làm việc | R22 | R404A | R507 | R134a |
| Tỷ lệ điều chỉnh | SC1 | 0.95 | 1 | 1 | 0.93 |
| Tỷ lệ điều chỉnh | SC2 | 0.95 | 1 | 1 | 0.91 |
| Tỷ lệ điều chỉnh | SC3 | 0.95 | 1 | 1 | 0.85 |
