Nguồn gốc:
Trung Quốc
Hàng hiệu:
Kaideli
Chứng nhận:
CE,ISO9001-2008
Số mô hình:
ĐL/DD/DJ
Tên sản phẩm:Máy bay hơi nước lạnh tùy chỉnh cho bộ phận làm mát đơn vị cửa hàng thịt 440V/3ph/60Hz

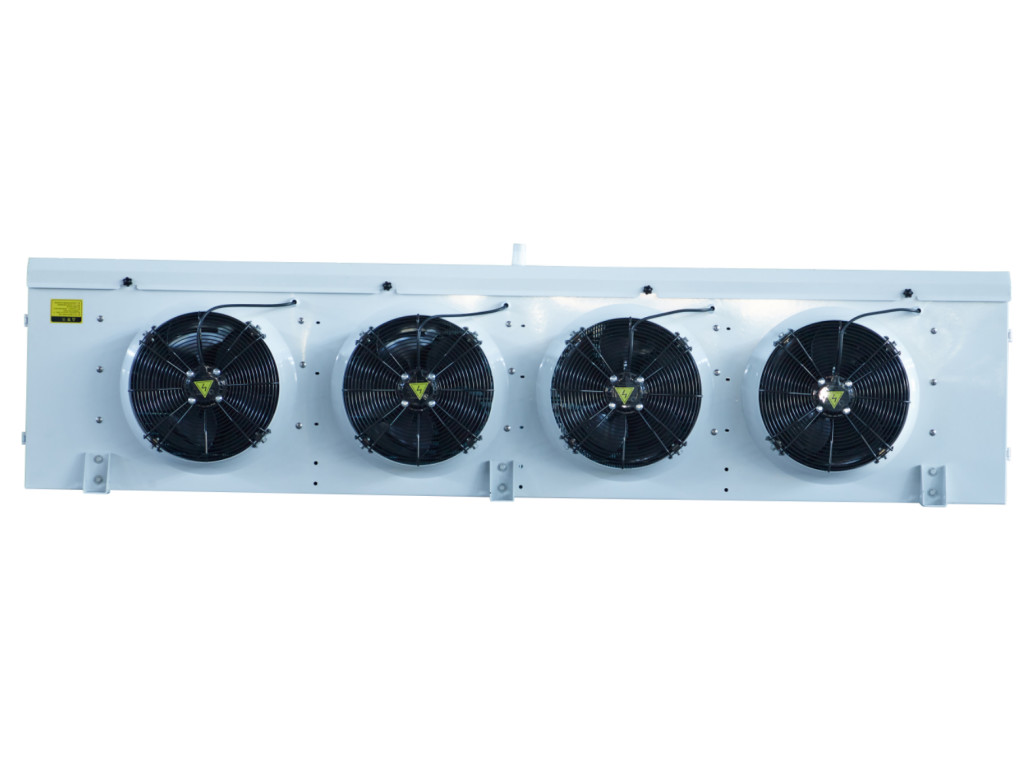

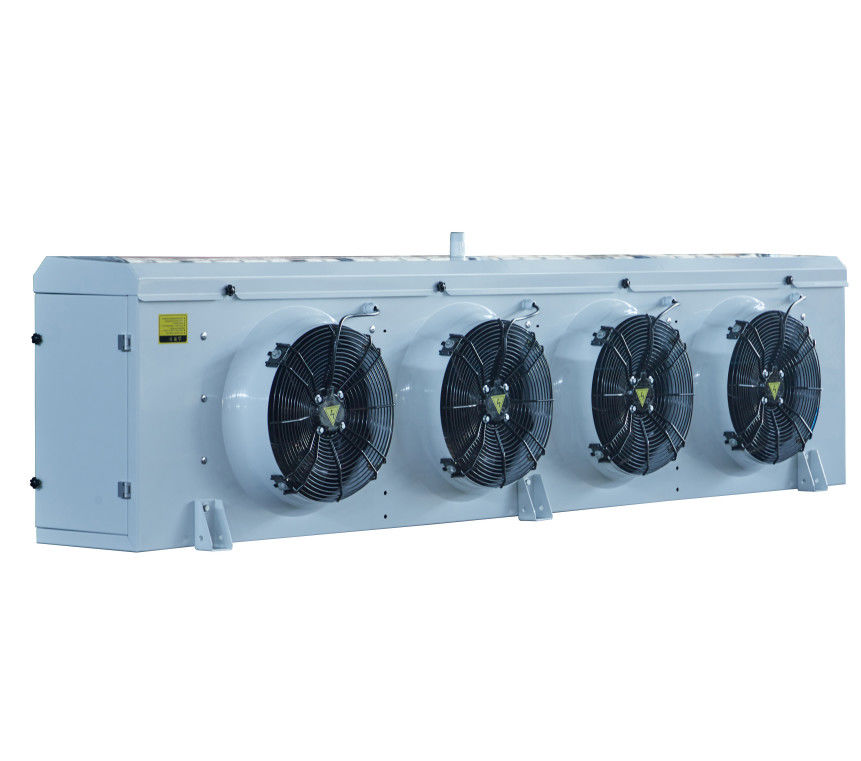

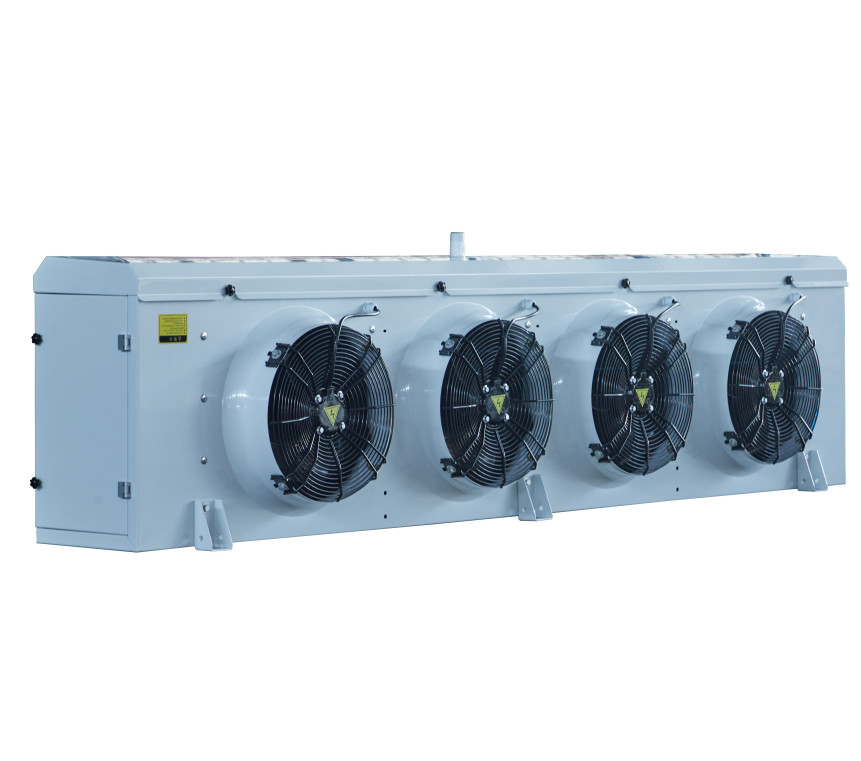

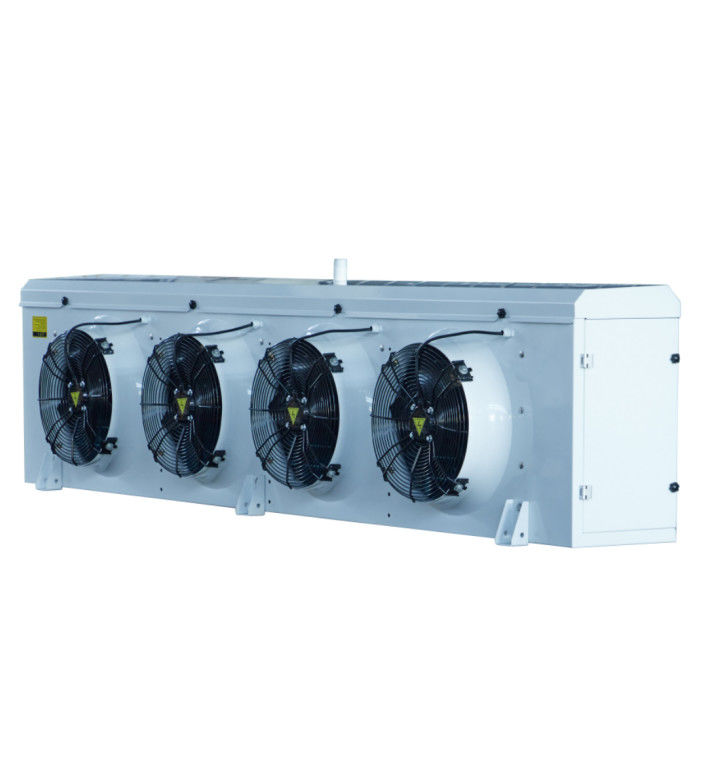

Bộ làm mát đơn vị glycol của ELG Series Celling Glycol
1. Mô tả sản phẩm:
Bộ làm mát ethylene glycol công nghiệp ELG Series được phát triển bởi công ty của chúng tôi áp dụng φ15 ống đồng, thiết bị làm mát lưu trữ lạnh với dung dịch nước glycol làm chất làm lạnh.
Hàng loạt máy làm mát không khí ELG có thể được sử dụng trong kho lạnh ở mức 10, 0 và -18 tương ứng.
Loạt sản phẩm này có các đặc điểm sau:
● Vỏ: Tấm thép mạ kẽm chất lượng cao với lớp phủ bột bạc (RAL7001), với khả năng chống ăn mòn mạnh; Hai tấm bên và tấm nước ngoài áp dụng cấu trúc bản lề, thuận tiện và nhanh chóng để vận hành.
● Tấm kết thúc bốc hơi áp dụng tấm nhôm, trọng lượng có thể được giảm và đồng có thể được bảo vệ.
● Thiết kế tấm nước kép: Tấm nước ngoài áp dụng cấu trúc góc, thoát nước mịn, không có góc thoát nước; Khay nước bên trong áp dụng cấu trúc flume của tấm nhôm. Nước ngưng tụ hoặc nước rã đông được xả trực tiếp vào ổ cắm của khay nước ngoài qua khay nước bên trong.
● Thiết kế ống dẫn khí dài với vòng cung kéo dài tích hợp có hiệu ứng lưu lượng không khí tốt.
● Đối với quạt có đường kính 500 và 630, có bàn chân hỗ trợ sàn để dễ dàng lắp đặt.
● Cuộn dây: ống đồng φ15, khoảng cách ống 50 × 50 vuông, diện tích truyền nhiệt là lớn, chênh lệch nhiệt độ truyền nhiệt là nhỏ, tốc độ phủ sương vây chậm.
● Vây nhôm được tạo ra với màng ưa nước, khoảng cách vây là 4.0, 6.0 và 9.0mm để đáp ứng các yêu cầu nhiệt độ khác nhau của việc lưu trữ lạnh.
● Quạt: Quạt rôto bên ngoài công suất cao, nhiệt độ vận hành -30 ~ 60; Thông số kỹ thuật của quạt, φ500, φ630, sự hình thành các thông số kỹ thuật khác nhau của chuỗi sản phẩm, người dùng có nhiều lựa chọn hơn.
● Phân rã: Việc làm rãnh điện tiêu chuẩn, ống sưởi bằng thép không gỉ được phân phối trên vây ống cuộn và tấm nước bên trong, có tác dụng rã đông tốt. Phá rã nước cũng có thể được chọn theo yêu cầu của khách hàng.
● Hộp nối không thấm nước IP65 và đầu nối chống thấm nước, quạt và ống sưởi ấm áp dụng hộp dây độc lập, với hiệu ứng chống nước tốt hơn, độ tin cậy cao.
● Kiểm tra áp suất nhà máy nghiêm ngặt, áp suất kiểm tra 23bar.
2. Cấu hình tiêu chuẩn và tùy chọn:
| Các bộ phận | Cấu hình | Các bộ phận | Cấu hình | ||
| Vỏ | Bảng hợp kim Al-Mg với lớp phủ bột | × | Vây | Vây nhôm | ○ |
| Tấm với lớp phủ bột | ○ | Vây nhôm ưa nước | ● | ||
| Tấm mạ kẽm với lớp phủ bột | ● | Rã đông | Không khí rã đông | ○ | |
| Tấm thép không gỉ* | ○ | Ống sưởi điện | ● | ||
| Cái quạt | Động cơ Weiguang | ● | Nước | ○ | |
| Động cơ ebm* | ○ | Thoát nước nóng | ○ | ||
| Động cơ xô gió | ○ | Dây sưởi ống gió | ○ | ||
●: Tiêu chuẩn ；: Tùy chọn × ×: Không chọn.
*: Sử dụng ống dẫn khí lệch bên ngắn.
3. Bảng dữ liệu kỹ thuật:
3.1 Khoảng cách vây 4.0mm
| Người mẫu |
Glycol 25% T1= -3℃, T2= 2℃ Tr = 10℃, Rh85% |
Glycol 34% T1= -10℃, T2= -7℃ Tr = 0℃, Rh85% |
Bề mặt |
Ống Âm lượng |
Luồng không khí | Không khí | Kết nối ống | Wtám | ||||
| CAPA. KW |
Chảy m3/h |
CAPA. KW |
Chảy m3/h |
m2 | DM3 | m3/h | m | Đầu vào | Chỗ thoát | Làm khô hạn | kg | |
| φ400Cái quạt | ||||||||||||
| ELG401/CL-ET | 5.5 | 1.0 | 3.3 | 1.1 | 26.2 | 4.1 | 3700 | 12 | 28 | 28 | 1 " | 49 |
| ELG401/DL-ET | 7.0 | 1.3 | 4.0 | 1.3 | 35.0 | 5.4 | 3200 | 12 | 28 | 28 | 1 " | 52 |
| ELG402/CL-ET | 11.0 | 2.0 | 6.6 | 2.1 | 52,5 | 7.5 | 7400 | 13 | 35 | 35 | 1,5 " | 72 |
| ELG402/DL-ET | 14.0 | 2.6 | 8.1 | 2.6 | 70.0 | 10.0 | 6400 | 13 | 35 | 35 | 1,5 " | 78 |
| ELG403/CL-ET | 16,5 | 3.0 | 9.8 | 3.1 | 78.7 | 11.0 | 11100 | 14 | 35 | 35 | 1,5 " | 95 |
| ELG403/DL-ET | 21.0 | 3.9 | 12.1 | 3.9 | 105.0 | 14.6 | 9600 | 14 | 35 | 35 | 1,5 " | 104 |
| ELG404/CL-ET | 22.1 | 4.1 | 13.1 | 4.2 | 105.0 | 14,5 | 14800 | 15 | 35 | 35 | 1,5 " | 118 |
| ELG404/DL-ET | 28.0 | 5.2 | 16.1 | 5.2 | 140.0 | 19.3 | 12800 | 15 | 42 | 42 | 1,5 " | 130 |
| φ500Cái quạt | ||||||||||||
| ELG501/DL-ET | 12.8 | 2.4 | 7.3 | 2.3 | 61.2 | 9.0 | 6800 | 18 | 35 | 35 | 1,5 " | 93 |
| ELG501/EL-ET | 15.3 | 2.8 | 8.4 | 2.7 | 76,5 | 11.2 | 6350 | 17 | 35 | 35 | 1,5 " | 99 |
| ELG501/FL-ET | 17,5 | 3.2 | 9.2 | 3.0 | 91,9 | 13,5 | 5500 | 17 | 35 | 35 | 1,5 " | 104 |
| ELG502/DL-ET | 25.7 | 4.7 | 14.7 | 4.7 | 122,5 | 17.1 | 13600 | 20 | 42 | 42 | 1,5 " | 132 |
| ELG502/EL-ET | 30.6 | 5.6 | 16.8 | 5.4 | 153.1 | 21.3 | 12700 | 19 | 42 | 42 | 1,5 " | 143 |
| ELG502/FL-ET | 34,9 | 6.4 | 18.4 | 5.9 | 183.7 | 25.6 | 11000 | 19 | 50 | 50 | 1,5 " | 153 |
| ELG503/DL-ET | 38.6 | 7.1 | 22.0 | 7.0 | 183.7 | 25.2 | 20400 | 22 | 50 | 50 | 2 " | 180 |
| Elg503/el-et | 43.3 | 8.0 | 23.8 | 7.6 | 216,5 | 32.7 | 19050 | 21 | 50 | 50 | 2 " | 196 |
| ELG503/FL-ET | 52.4 | 9.6 | 27.6 | 8.8 | 275.6 | 37.8 | 16500 | 21 | 50 | 50 | 2 " | 212 |
| ELG504/DL-ET | 51.4 | 9,5 | 29,4 | 9.4 | 244.9 | 33.3 | 27200 | 23 | 50 | 50 | 2 " | 228 |
| Elg504/el-et | 57.7 | 10.6 | 31.8 | 10.2 | 288.7 | 39.2 | 25400 | 22 | 50 | 50 | 2 " | 249 |
| ELG504/FL-ET | 69,8 | 12.8 | 36,7 | 11.8 | 367.4 | 49,9 | 22000 | 22 | 66 | 66 | 2 " | 270 |
| ELG505/DL-ET | 64.3 | 11.8 | 36,7 | 11.8 | 306.2 | 41.4 | 34000 | 24 | 66 | 66 | 2 " | 276 |
| ELG505/EL-ET | 72.2 | 13.3 | 39,7 | 12.7 | 360,9 | 48.7 | 31750 | 23 | 66 | 66 | 2 " | 302 |
| ELG505/FL-ET | 87.3 | 16.1 | 45,9 | 14.7 | 459.3 | 62.0 | 27500 | 23 | 66 | 66 | 2 " | 328 |
| 630Cái quạt | ||||||||||||
| ELG631/DL-ET | 22.1 | 4.1 | 12.6 | 4.1 | 105.0 | 15.0 | 10000 | 28 | 42 | 42 | 1,5 " | 125 |
| Elg631/el-et | 26.2 | 4.8 | 14.4 | 4.6 | 131.2 | 18.8 | 9600 | 27 | 42 | 42 | 1,5 " | 134 |
| ELG631/FL-ET | 29,9 | 5.5 | 15.7 | 5.0 | 157,5 | 22,5 | 9100 | 27 | 42 | 42 | 1,5 " | 143 |
| ELG632/DL-ET | 44.1 | 8.1 | 25.2 | 8.1 | 210.0 | 28.9 | 20000 | 31 | 50 | 50 | 1,5 " | 206 |
| Elg632/el-et | 52,5 | 9.7 | 28.9 | 9.3 | 262.4 | 36.1 | 19200 | 30 | 50 | 50 | 1,5 " | 224 |
| ELG632/FL-ET | 59,8 | 11.0 | 31,5 | 10.1 | 314.9 | 43.3 | 18200 | 30 | 66 | 66 | 1,5 " | 242 |
| ELG633/DL-ET | 66.1 | 12.2 | 37.8 | 12.1 | 314.9 | 42.8 | 30000 | 34 | 66 | 66 | 2 " | 288 |
| Elg633/el-et | 78.7 | 14,5 | 43.3 | 13.9 | 393.7 | 53,4 | 28800 | 33 | 66 | 66 | 2 " | 314 |
| ELG633/FL-ET | 89,8 | 16,5 | 47.2 | 15.1 | 472.4 | 64.1 | 27300 | 33 | 66 | 66 | 2 " | 341 |
| ELG634/DL-ET | 88.2 | 16.2 | 50.3 | 16.1 | 419,9 | 56,6 | 40000 | 36 | 66 | 66 | 2 " | 369 |
| Elg634/el-et | 105.0 | 19.4 | 57.7 | 18,5 | 524,9 | 70.8 | 38400 | 35 | 76 | 76 | 2 " | 405 |
| ELG634/FL-ET | 119.7 | 22.0 | 63.0 | 20.2 | 629,9 | 84,9 | 36400 | 35 | 76 | 76 | 2 " | 440 |
Trong bảng, T1 là nhiệt độ đầu vào. của giải pháp ethylene glycol, T2 là nhiệt độ đầu ra, và tr là nhiệt độ. phòng lạnh.
3.2 Khoảng cách vây 6.0mm
| 型号 |
Glycol 34Phần trăm T1=-10℃ThìT2=-7℃ Tr =0℃ThìRh85% |
Glycol 50Phần trăm T1=-28℃ThìT2=-25℃ Tr =-18℃ThìRh95% |
Bề mặt |
Ống Âm lượng |
Luồng không khí | Không khí | Kết nối ống | Wtám | ||||
| CAPA. KW |
Chảy m3/h |
CAPA. KW |
Chảy m3/h |
m2 | DM3 | m3/h | m | Đầu vào | Chỗ thoát | Làm khô hạn | kg | |
| φ400Cái quạt | ||||||||||||
| ELG401/CD-ET | 3.0 | 1.0 | 2.5 | 0,9 | 17.8 | 4.1 | 3800 | 13 | 28 | 28 | 1 " | 47 |
| ELG401/DD-ET | 3.8 | 1.3 | 3.1 | 1.1 | 23.7 | 5.4 | 3450 | 13 | 28 | 28 | 1 " | 50 |
| ELG402/CD-ET | 6.1 | 2.0 | 5.0 | 1.8 | 35,6 | 7.5 | 7600 | 14 | 35 | 35 | 1,5 " | 69 |
| ELG402/DD-ET | 7.6 | 2.5 | 6.2 | 2.2 | 47,5 | 10.0 | 6900 | 14 | 35 | 35 | 1,5 " | 74 |
| ELG403/CD-ET | 9.1 | 3.0 | 7.5 | 2.6 | 53,4 | 11.0 | 11400 | 15 | 35 | 35 | 1,5 " | 90 |
| ELG403/DD-ET | 11.4 | 3.7 | 9.3 | 3.3 | 71.2 | 14.6 | 10350 | 15 | 35 | 35 | 1,5 " | 98 |
| ELG404/CD-ET | 12.1 | 4.0 | 10.0 | 3.5 | 71.2 | 14,5 | 15200 | 16 | 35 | 35 | 1,5 " | 112 |
| ELG404/DD-ET | 15.2 | 5.0 | 12.3 | 4.3 | 94,9 | 19.3 | 13800 | 16 | 42 | 42 | 1,5 " | 122 |
| 500Cái quạt | ||||||||||||
| ELG501/DD-ET | 7.1 | 2.3 | 5.4 | 1.9 | 41,5 | 9.0 | 7000 | 19 | 35 | 35 | 1,5 " | 90 |
| ELG501/ED-ET | 8.3 | 2.7 | 6.2 | 2.2 | 51,9 | 11.2 | 6500 | 18 | 35 | 35 | 1,5 " | 94 |
| ELG501/FD-ET | 9.3 | 3.0 | 6.9 | 2.5 | 62.3 | 13,5 | 6100 | 18 | 35 | 35 | 1,5 " | 99 |
| ELG502/DD-ET | 14.1 | 4.5 | 10.8 | 3.8 | 83.1 | 17.1 | 14000 | 21 | 42 | 42 | 1,5 " | 126 |
| ELG502/ED-ET | 16.6 | 5.4 | 12,5 | 4.4 | 103.8 | 21.3 | 13000 | 20 | 42 | 42 | 1,5 " | 134 |
| ELG502/FD-ET | 18.7 | 6.0 | 13.7 | 4.8 | 124.6 | 25.6 | 12200 | 20 | 50 | 50 | 1,5 " | 143 |
| ELG503/DD-ET | 21.2 | 6.8 | 16.2 | 5.7 | 124.6 | 25.2 | 21000 | 23 | 50 | 50 | 2 " | 170 |
| ELG503/ED-ET | 23,5 | 7.5 | 17.6 | 6.2 | 146.8 | 32.7 | 19500 | 22 | 50 | 50 | 2 " | 183 |
| ELG503/FD-ET | 28.0 | 9.0 | 20.6 | 7.2 | 186,9 | 37.8 | 18300 | 22 | 50 | 50 | 2 " | 196 |
| ELG504/DD-ET | 28.2 | 9.0 | 21.6 | 7.6 | 166.1 | 33.3 | 28000 | 24 | 50 | 50 | 2 " | 215 |
| ELG504/ED-ET | 31.3 | 10.0 | 23,5 | 8.3 | 195.8 | 39.2 | 26000 | 23 | 50 | 50 | 2 " | 232 |
| ELG504/FD-ET | 37.4 | 12.0 | 27.4 | 9.6 | 249.2 | 49,9 | 24400 | 23 | 66 | 66 | 2 " | 250 |
| ELG505/DD-ET | 35.3 | 11.3 | 27.0 | 9,5 | 207.6 | 41.4 | 35000 | 25 | 66 | 66 | 2 " | 259 |
| ELG505/ED-ET | 39.2 | 12,5 | 29,4 | 10.3 | 244.7 | 48.7 | 32500 | 24 | 66 | 66 | 2 " | 281 |
| ELG505/FD-ET | 46,7 | 15.0 | 34.3 | 12.0 | 311,5 | 62.0 | 30500 | 24 | 66 | 66 | 2 " | 303 |
| 630Cái quạt | ||||||||||||
| ELG631/DD-ET | 12.1 | 3.9 | 9.3 | 3.3 | 71.2 | 15.0 | 10300 | 29 | 42 | 42 | 1,5 " | 119 |
| ELG631/ED-ET | 14.2 | 4.6 | 10.7 | 3.8 | 89.0 | 18.8 | 9800 | 28 | 42 | 42 | 1,5 " | 126 |
| ELG631/FD-ET | 16.0 | 5.2 | 11.7 | 4.1 | 106.8 | 22,5 | 9100 | 28 | 42 | 42 | 1,5 " | 134 |
| ELG632/DD-ET | 24.2 | 7.8 | 18,5 | 6.5 | 142.4 | 28.9 | 20600 | 32 | 50 | 50 | 1,5 " | 194 |
| ELG632/ED-ET | 28,5 | 9.2 | 21.4 | 7.5 | 178.0 | 36.1 | 19600 | 31 | 50 | 50 | 1,5 " | 209 |
| ELG632/FD-ET | 32.0 | 10.3 | 23,5 | 8.3 | 213.6 | 43.3 | 18200 | 31 | 66 | 66 | 1,5 " | 224 |
| ELG633/DD-ET | 36.3 | 11.7 | 27.8 | 9.8 | 213.6 | 42.8 | 30900 | 35 | 66 | 66 | 2 " | 270 |
| ELG633/ED-ET | 42,7 | 13.7 | 32.0 | 11.2 | 267.0 | 53,4 | 29400 | 34 | 66 | 66 | 2 " | 292 |
| ELG633/FD-ET | 48.1 | 15.4 | 35.2 | 12.4 | 320.4 | 64.1 | 27300 | 34 | 66 | 66 | 2 " | 315 |
| ELG634/DD-ET | 48.4 | 15,5 | 37.0 | 13.0 | 284.8 | 56,6 | 41200 | 37 | 66 | 66 | 2 " | 346 |
| ELG634/ED-ET | 57.0 | 18.3 | 42,7 | 15.0 | 356.0 | 70.8 | 39200 | 36 | 76 | 76 | 2 " | 375 |
| ELG634/FD-ET | 64.1 | 20,5 | 47.0 | 16,5 | 427.2 | 84,9 | 36400 | 36 | 76 | 76 | 2 " | 405 |
Trong bảng, T1 là nhiệt độ đầu vào. của giải pháp ethylene glycol, T2 là nhiệt độ đầu ra, và tr là nhiệt độ. phòng lạnh.
3,3 Khoảng cách vây 9.0mm
| Người mẫu |
Glycol 34Phần trăm T1=-10℃ThìT2=-7℃ Tr =0℃ThìRh85% |
Glycol 50Phần trăm T1=-28℃ThìT2=-25℃ Tr =-18℃ThìRh95% |
Bề mặt |
Ống Âm lượng |
Luồng không khí | Không khí | Kết nối ống | Wtám | ||||
| CAPA. KW |
Chảy m3/h |
CAPA. KW |
Chảy m3/h |
m2 | DM3 | m3/h | m | Đầu vào | Chỗ thoát | Làm khô hạn | kg | |
| φ400Cái quạt | ||||||||||||
| ELG401/CJ-ET | 2.4 | 0,8 | 2.0 | 0,7 | 12.2 | 4.1 | 3900 | 14 | 28 | 28 | 1 " | 47 |
| ELG401/DJ-ET | 3.1 | 1.0 | 2.5 | 0,9 | 16.2 | 5.4 | 3650 | 14 | 28 | 28 | 1 " | 50 |
| ELG402/CJ-ET | 4.9 | 1.6 | 4.1 | 1.5 | 24.4 | 7.5 | 7800 | 15 | 35 | 35 | 1,5 " | 68 |
| ELG402/DJ-ET | 6.2 | 2.0 | 5.2 | 1.9 | 32,5 | 10.0 | 7300 | 15 | 35 | 35 | 1,5 " | 73 |
| ELG403/CJ-ET | 7.3 | 2.4 | 6.2 | 2.2 | 36,5 | 11.0 | 11700 | 16 | 35 | 35 | 1,5 " | 89 |
| ELG403/DJ-ET | 9.2 | 3.0 | 7.8 | 2.8 | 48.7 | 14.6 | 10950 | 16 | 35 | 35 | 1,5 " | 97 |
| ELG404/CJ-ET | 9.7 | 3.1 | 8.3 | 2.9 | 48.7 | 14,5 | 15600 | 17 | 35 | 35 | 1,5 " | 111 |
| ELG404/DJ-ET | 12.4 | 4.0 | 10,4 | 3.7 | 65.0 | 19.3 | 14600 | 17 | 42 | 42 | 1,5 " | 120 |
| 500Cái quạt | ||||||||||||
| ELG501/DJ-ET | 5.4 | 1.8 | 4.5 | 1.6 | 28.4 | 9.0 | 7380 | 20 | 35 | 35 | 1,5 " | 89 |
| ELG501/EJ-ET | 6.4 | 2.1 | 5.3 | 1.9 | 35,5 | 11.2 | 6800 | 19 | 35 | 35 | 1,5 " | 93 |
| ELG501/FJ-ET | 7.2 | 2.3 | 6.0 | 2.1 | 42.6 | 13,5 | 6350 | 19 | 35 | 35 | 1,5 " | 98 |
| ELG502/DJ-ET | 10.8 | 3.5 | 9.1 | 3.2 | 56,9 | 17.1 | 14760 | 22 | 42 | 42 | 1,5 " | 124 |
| ELG502/EJ-ET | 12.8 | 4.1 | 10.7 | 3.8 | 71.1 | 21.3 | 13600 | 21 | 42 | 42 | 1,5 " | 132 |
| ELG502/FJ-ET | 14,5 | 4.7 | 11.9 | 4.2 | 85.3 | 25.6 | 12700 | 21 | 50 | 50 | 1,5 " | 141 |
| ELG503/DJ-ET | 16.2 | 5.2 | 13.6 | 4.8 | 85.3 | 25.2 | 22140 | 24 | 50 | 50 | 2 " | 168 |
| ELG503/EJ-ET | 18.1 | 5,8 | 15.1 | 5.3 | 100,5 | 32.7 | 20400 | 23 | 50 | 50 | 2 " | 180 |
| ELG503/FJ-ET | 21.7 | 7.0 | 17.9 | 6.3 | 127.9 | 37.8 | 19050 | 23 | 50 | 50 | 2 " | 193 |
| ELG504/DJ-ET | 21.6 | 7.0 | 18.2 | 6.4 | 113.7 | 33.3 | 29520 | 25 | 50 | 50 | 2 " | 212 |
| ELG504/EJ-ET | 24.1 | 7.8 | 20.1 | 7.0 | 134.0 | 39.2 | 27200 | 24 | 50 | 50 | 2 " | 228 |
| ELG504/FJ-ET | 29.0 | 9.3 | 23.9 | 8.4 | 170,6 | 49,9 | 25400 | 24 | 66 | 66 | 2 " | 245 |
| ELG505/DJ-ET | 27.0 | 8.7 | 22.7 | 8.0 | 142.1 | 41.4 | 36900 | 26 | 66 | 66 | 2 " | 256 |
| ELG505/EJ-ET | 30.2 | 9.7 | 25.1 | 8.8 | 167,5 | 48.7 | 34000 | 25 | 66 | 66 | 2 " | 276 |
| ELG505/FJ-ET | 36.2 | 11.6 | 29,8 | 10,5 | 213.2 | 62.0 | 31750 | 25 | 66 | 66 | 2 " | 297 |
| 630Cái quạt | ||||||||||||
| ELG631/DJ-ET | 9.3 | 3.0 | 7.8 | 2.8 | 48.7 | 15.0 | 10600 | 30 | 42 | 42 | 1,5 " | 118 |
| ELG631/EJ-ET | 11.0 | 3.6 | 9.1 | 3.2 | 60,9 | 18.8 | 10000 | 29 | 42 | 42 | 1,5 " | 125 |
| ELG631/FJ-ET | 12.4 | 4.0 | 10.2 | 3.6 | 73.1 | 22,5 | 9600 | 29 | 42 | 42 | 1,5 " | 132 |
| ELG632/DJ-ET | 18,5 | 6.0 | 15.6 | 5.5 | 97,5 | 28.9 | 21200 | 33 | 50 | 50 | 1,5 " | 192 |
| ELG632/EJ-ET | 21.9 | 7.0 | 18.3 | 6.5 | 121.8 | 36.1 | 20000 | 32 | 50 | 50 | 1,5 " | 206 |
| ELG632/FJ-ET | 24.9 | 8.0 | 20,5 | 7.2 | 146.2 | 43.3 | 19200 | 32 | 66 | 66 | 1,5 " | 220 |
| ELG633/DJ-ET | 27.8 | 9.0 | 23.4 | 8.2 | 146.2 | 42.8 | 31800 | 36 | 66 | 66 | 2 " | 266 |
| ELG633/EJ-ET | 32,9 | 10,5 | 27.4 | 9.6 | 182.7 | 53,4 | 30000 | 35 | 66 | 66 | 2 " | 282 |
| ELG633/FJ-ET | 37.3 | 12.0 | 30.7 | 10.8 | 219.3 | 64.1 | 28800 | 35 | 66 | 66 | 2 " | 309 |
| ELG634/DJ-ET | 37.0 | 12.0 | 31.2 | 10,9 | 194.9 | 56,6 | 42400 | 38 | 66 | 66 | 2 " | 340 |
| ELG634/EJ-ET | 43,8 | 14.0 | 36,5 | 12.8 | 243.6 | 70.8 | 40000 | 37 | 76 | 76 | 2 " | 369 |
| ELG634/FJ-ET | 49,7 | 16.0 | 40.9 | 14,5 | 292.4 | 84,9 | 38400 | 37 | 76 | 76 | 2 " | 397 |
Trong bảng, T1 là nhiệt độ đầu vào. của giải pháp ethylene glycol, T2 là nhiệt độ đầu ra, và tr là nhiệt độ. phòng lạnh.
4. Bảng tham số điện:
| Người mẫu | Fmột động cơ | Phân rã điện | |||||
| Điện áp (V) | Đầu vào (W) | Hiện tại (a) | Tốc độ (r/phút) | Cuộn dây (kW) | Khay (kW) | Tổng số (kW) | |
| Elg401/c* | 380-3 | 205 | 0,51 | 1380 | 3 × 0,6 | 1 × 0,6 | 2.4 |
| Elg401/d* | 380-3 | 205 | 0,51 | 1380 | 4 × 0,6 | 1 × 0,6 | 3.0 |
| Elg402/c* | 380-3 | 410 | 1.02 | 1380 | 3 × 1.1 | 1 × 1.1 | 4.4 |
| Elg402/d* | 380-3 | 410 | 1.02 | 1380 | 4 × 1.1 | 1 × 1.1 | 5.5 |
| Elg403/c* | 380-3 | 615 | 1,53 | 1380 | 3 × 1.6 | 1 × 1.6 | 6.4 |
| Elg403/d* | 380-3 | 615 | 1,53 | 1380 | 4 × 1.6 | 1 × 1.6 | 8.0 |
| Elg404/c* | 380-3 | 820 | 2.04 | 1380 | 3 × 2.0 | 1 × 2.0 | 8.0 |
| Elg404/d* | 380-3 | 820 | 2.04 | 1380 | 4 × 2.0 | 1 × 2.0 | 10.0 |
| Elg501/d* | 380-3 | 500 | 0,95 | 1380 | 4 × 0,8 | 2 × 0,8 | 4.8 |
| Elg501/e* | 380-3 | 500 | 0,95 | 1380 | 6 × 0,8 | 2 × 0,8 | 6.4 |
| Elg501/f* | 380-3 | 500 | 0,95 | 1380 | 6 × 0,8 | 2 × 0,8 | 6.4 |
| Elg502/d* | 380-3 | 1000 | 1.9 | 1380 | 4 × 1.6 | 2 × 1.6 | 9.6 |
| Elg502/e* | 380-3 | 1000 | 1.9 | 1380 | 6 × 1.6 | 2 × 1.6 | 12.8 |
| Elg502/f* | 380-3 | 1000 | 1.9 | 1380 | 6 × 1.6 | 2 × 1.6 | 12.8 |
| Elg503/d* | 380-3 | 1500 | 2,85 | 1380 | 4 × 2.3 | 2 × 2.3 | 13.8 |
| Elg503/e* | 380-3 | 1500 | 2,85 | 1380 | 6 × 2.3 | 2 × 2.3 | 18.4 |
| Elg503/f* | 380-3 | 1500 | 2,85 | 1380 | 6 × 2.3 | 2 × 2.3 | 18.4 |
| Elg504/d* | 380-3 | 2000 | 3.8 | 1380 | 4 × 3.0 | 2 × 3.0 | 18.0 |
| Elg504/e* | 380-3 | 2000 | 3.8 | 1380 | 6 × 3.0 | 2 × 3.0 | 24.0 |
| Elg504/f* | 380-3 | 2000 | 3.8 | 1380 | 6 × 3.0 | 2 × 3.0 | 24.0 |
| Elg505/d* | 380-3 | 2500 | 4,75 | 1380 | 4 × 3.7 | 2 × 3.7 | 22.2 |
| Elg505/e* | 380-3 | 2500 | 4,75 | 1380 | 6 × 3.7 | 2 × 3.7 | 29,6 |
| Elg505/f* | 380-3 | 2500 | 4,75 | 1380 | 6 × 3.7 | 2 × 3.7 | 29,6 |
| Elg631/d* | 380-3 | 800 | 1.6 | 1320 | 6 × 1.1 | 2 × 1.1 | 8.8 |
| Elg631/e* | 380-3 | 800 | 1.6 | 1320 | 9 × 1.1 | 2 × 1.1 | 12.1 |
| Elg631/f* | 380-3 | 800 | 1.6 | 1320 | 9 × 1.1 | 2 × 1.1 | 12.1 |
| Elg632/d* | 380-3 | 1600 | 3.2 | 1320 | 6 × 2.0 | 2 × 2.0 | 16.0 |
| Elg632/e* | 380-3 | 1600 | 3.2 | 1320 | 9 × 2.0 | 2 × 2.0 | 22.0 |
| Elg632/f* | 380-3 | 1600 | 3.2 | 1320 | 9 × 2.0 | 2 × 2.0 | 22.0 |
| Elg633/d* | 380-3 | 2400 | 4.8 | 1320 | 6 × 3.0 | 2 × 3.0 | 24.0 |
| Elg633/e* | 380-3 | 2400 | 4.8 | 1320 | 9 × 3.0 | 2 × 3.0 | 33.0 |
| Elg633/f* | 380-3 | 2400 | 4.8 | 1320 | 9 × 3.0 | 2 × 3.0 | 33.0 |
| Elg634/d* | 380-3 | 3200 | 6.4 | 1320 | 6 × 4.0 | 2 × 4.0 | 32.0 |
| Elg634/e* | 380-3 | 3200 | 6.4 | 1320 | 9 × 4.0 | 2 × 4.0 | 44.0 |
| Elg634/f* | 380-3 | 3200 | 6.4 | 1320 | 9 × 4.0 | 2 × 4.0 | 44.0 |
5. Làm thế nào để chọn Evaparator chính xác:
Nói chung, chọn công suất bay hơi = khả năng làm mát phòng lạnh *1.15
1. Khi nhiệt độ phòng lạnh là khoảng 0, chọn 4,5mm làm không gian vây.
Evaporator Chọn = 1.0*Q0
2. Khi nhiệt độ phòng lạnh là khoảng -18, chọn 6 mm làm không gian vây.
Máy bay hơi chọn = 1.1*Q0
3. Khi nhiệt độ phòng lạnh là khoảng -25, chọn 9mm làm không gian vây.
Máy bay hơi chọn = 1.27*Q0
Nhận xét: Thất phân rã nước và loại rã đông khí nóng cũng là tùy chọn.
Thông số kỹ thuật tùy chỉnh để lại cho tôi tin nhắn để biết chi tiết.
6. Want để biết các sản phẩm liên quan khác? -Click hình ảnh cho thông số kỹ thuật chi tiết
7. Làm thế nào để đảm bảo chất lượng? Bất kỳ thủ tục?
Bộ phận QC của chúng tôi sẽ đảm bảo từng bước
8. Bạn có nhà máy không?
Chúng tôi được thành lập vào năm 1995 và đến 28 năm được phát triển, được chào đón bởi tất cả các khách hàng của chúng tôi. Vì tất cả sự hỗ trợ của bạn, chúng tôi là một gia đình lớn hơn 300 người, bao phủ 50000 mét vuông, và sự hỗ trợ của bạn rất quan trọng trong việc tiếp tục giấc mơ ăn thực phẩm tươi và lành mạnh.
9. Bạn có tham dự triển lãm không?
Mỗi năm chúng tôi sẽ tham dự triển lãm quốc gia và nước ngoài, chúng tôi cũng sẽ hỗ trợ đại lý của chúng tôi tham dự triển lãm, chào mừng tham gia cùng chúng tôi.
10. Tại sao chọn chúng tôi
Chuyên nghiệp: 28 năm tập trung một điều-thiết bị
Vật liệu chúng tôi sử dụng đủ
Giấy chứng nhận: CE, ISO và cetiifcate sản xuất thiết bị áp lực đặc biệt
11. Tài liệu tham khảo?
12.Faq
1, Q: Địa chỉ nhà máy của bạn ở đâu?
Trả lời: Chúng tôi là nhà máy và nằm trong thiết bị làm lạnh sản xuất cơ sở Shengzhou, tỉnh Chiết Giang.
2, Q: Gói của bạn là gì?
A: Gói của chúng tôi tuân thủ yêu cầu tùy chỉnh không bao gồm gỗ gốc.
3, Q: MOQ của bạn là gì?
A: Sản phẩm thông thường có thể đặt hàng từ 1 bộ.
4, Q: Bạn có thể cung cấp mẫu không?
Trả lời: Có, chúng tôi có thể cung cấp mẫu. Và chi phí và giao hàng với trách nhiệm của bạn.
5, Q: Tôi không thể tìm thấy sản phẩm trong danh sách của bạn?
A: Vui lòng liên hệ trực tiếp với tôi.
6, Q: Làm thế nào tôi có thể xác nhận nhà máy của bạn?
Trả lời: Chúng tôi có tài liệu xác minh của bên thứ ba về báo cáo của Cục Veritas, bạn có thể tải xuống trong trang công ty hoặc để lại tin nhắn cho tôi.
Băng hình
Băng hình
Băng hình
Băng hình
Băng hình
Băng hình
Băng hình
Băng hình
Gửi yêu cầu của bạn trực tiếp đến chúng tôi
