Nguồn gốc:
Trung Quốc
Hàng hiệu:
Kaideli
Chứng nhận:
CE,ISO9001-2008
Số mô hình:
sê-ri EHG

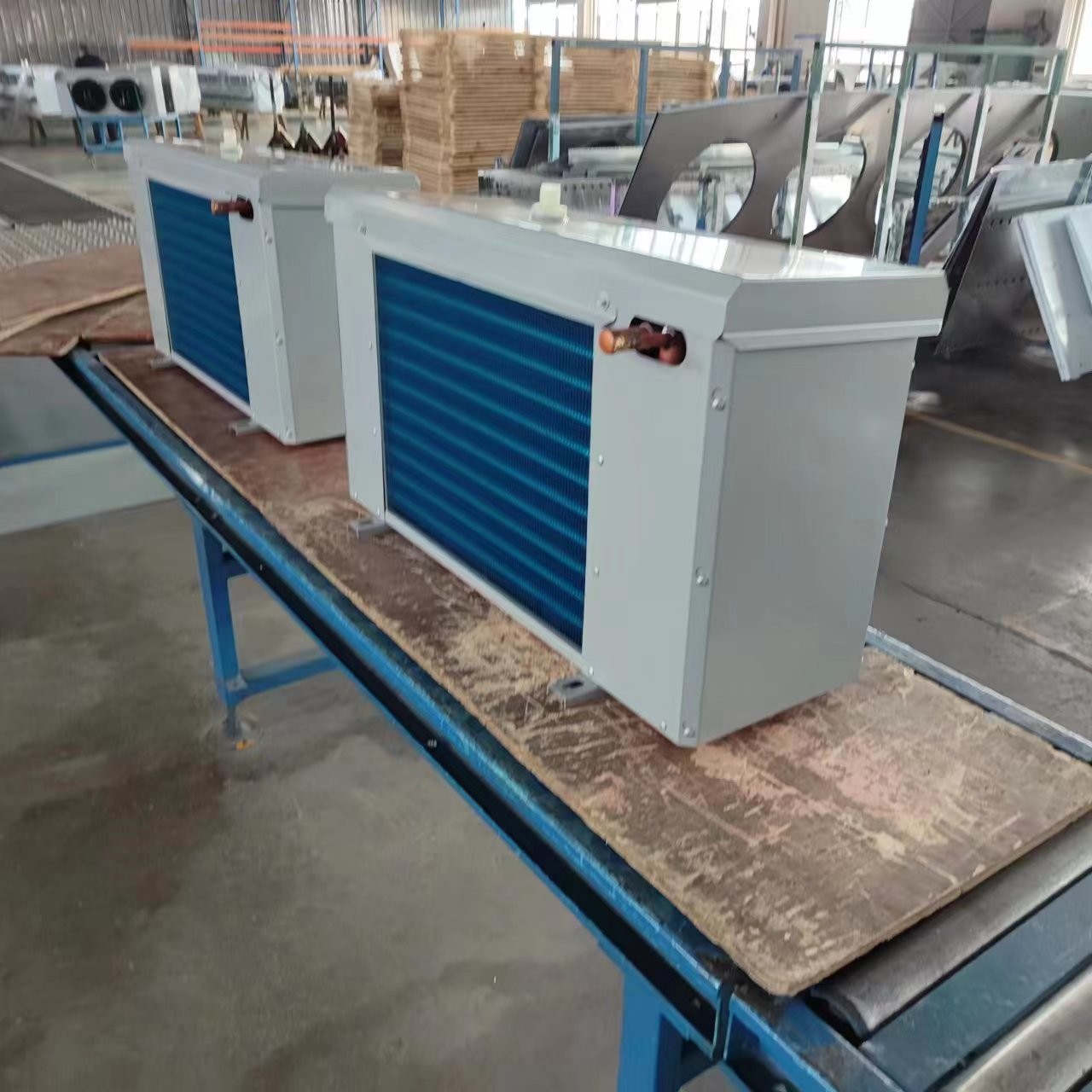

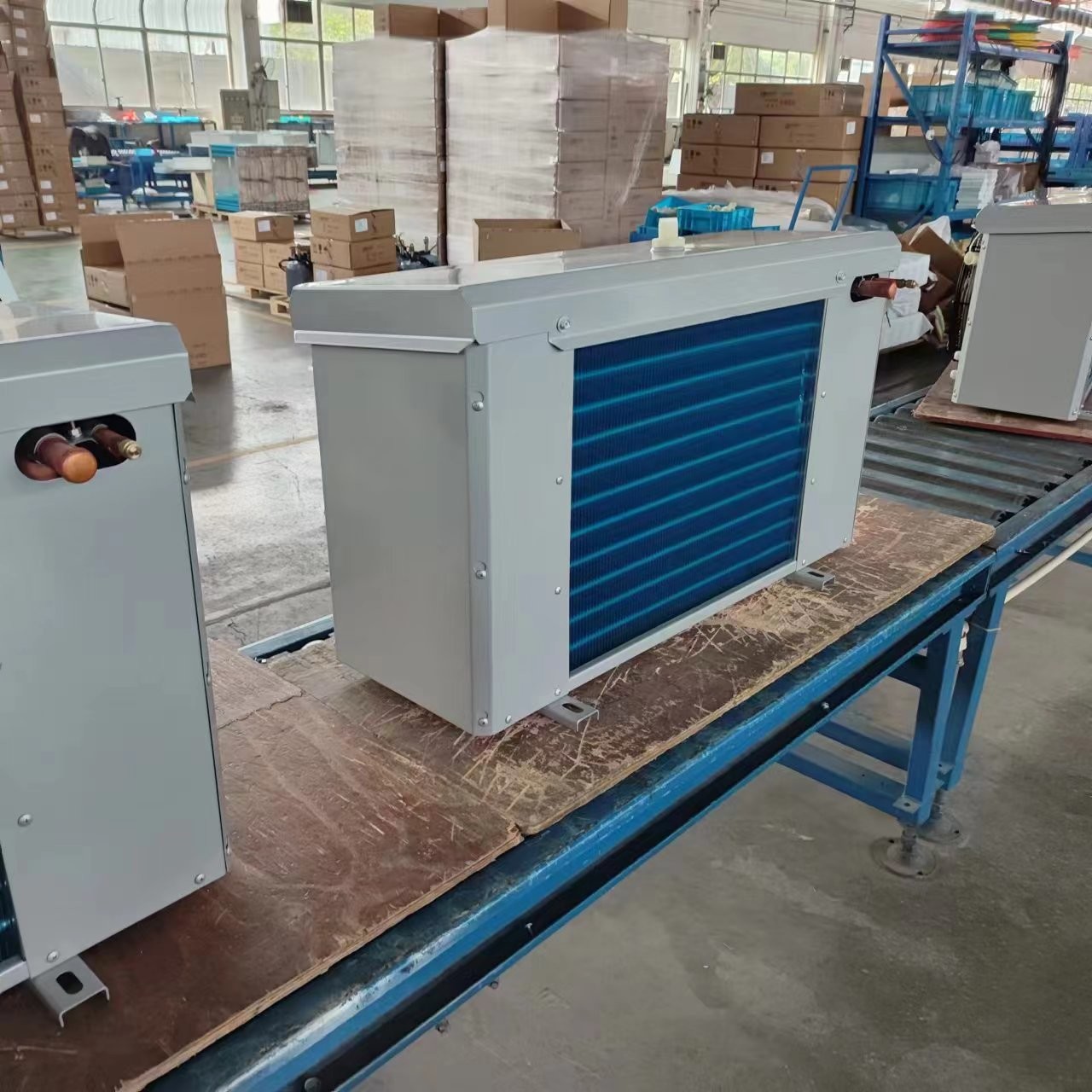

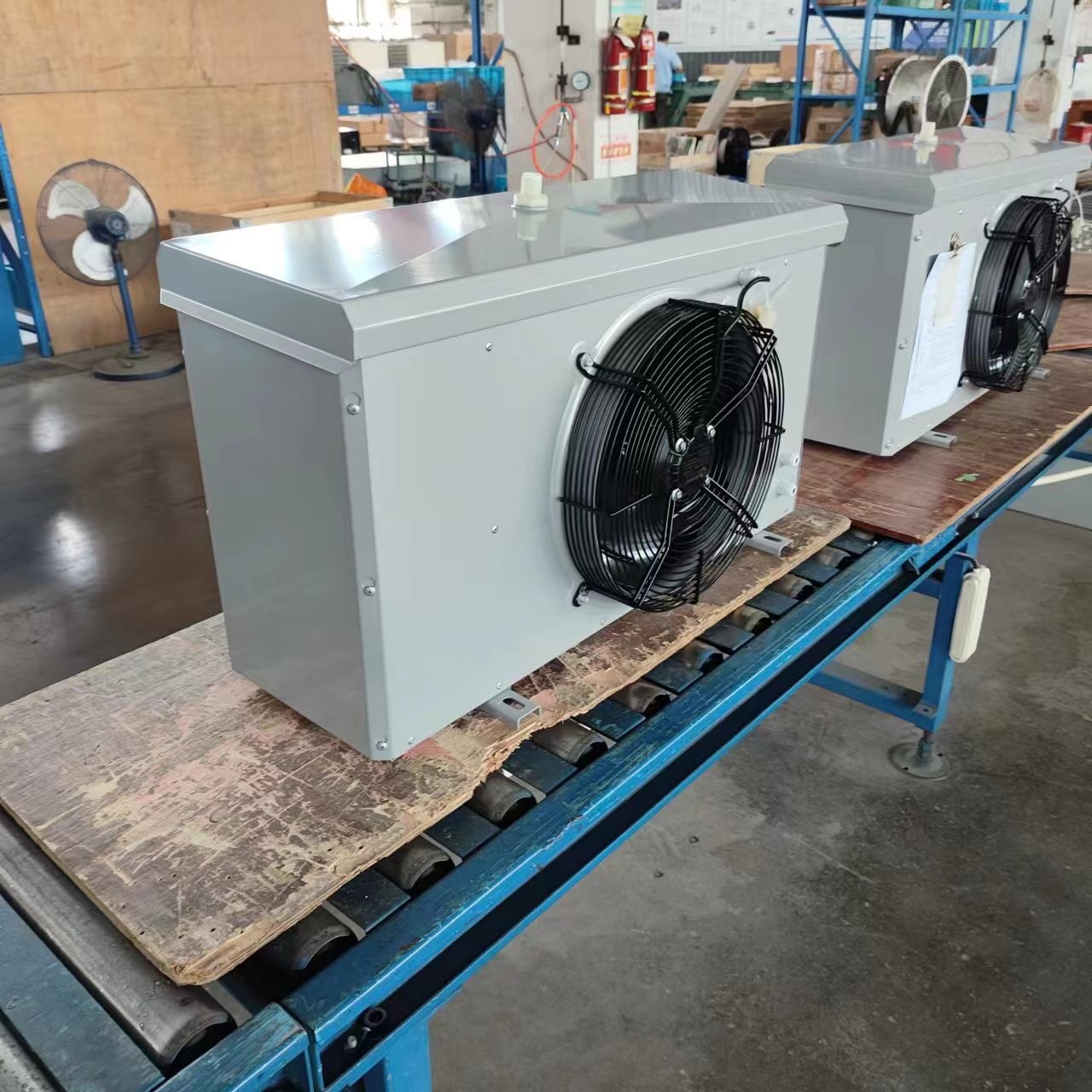

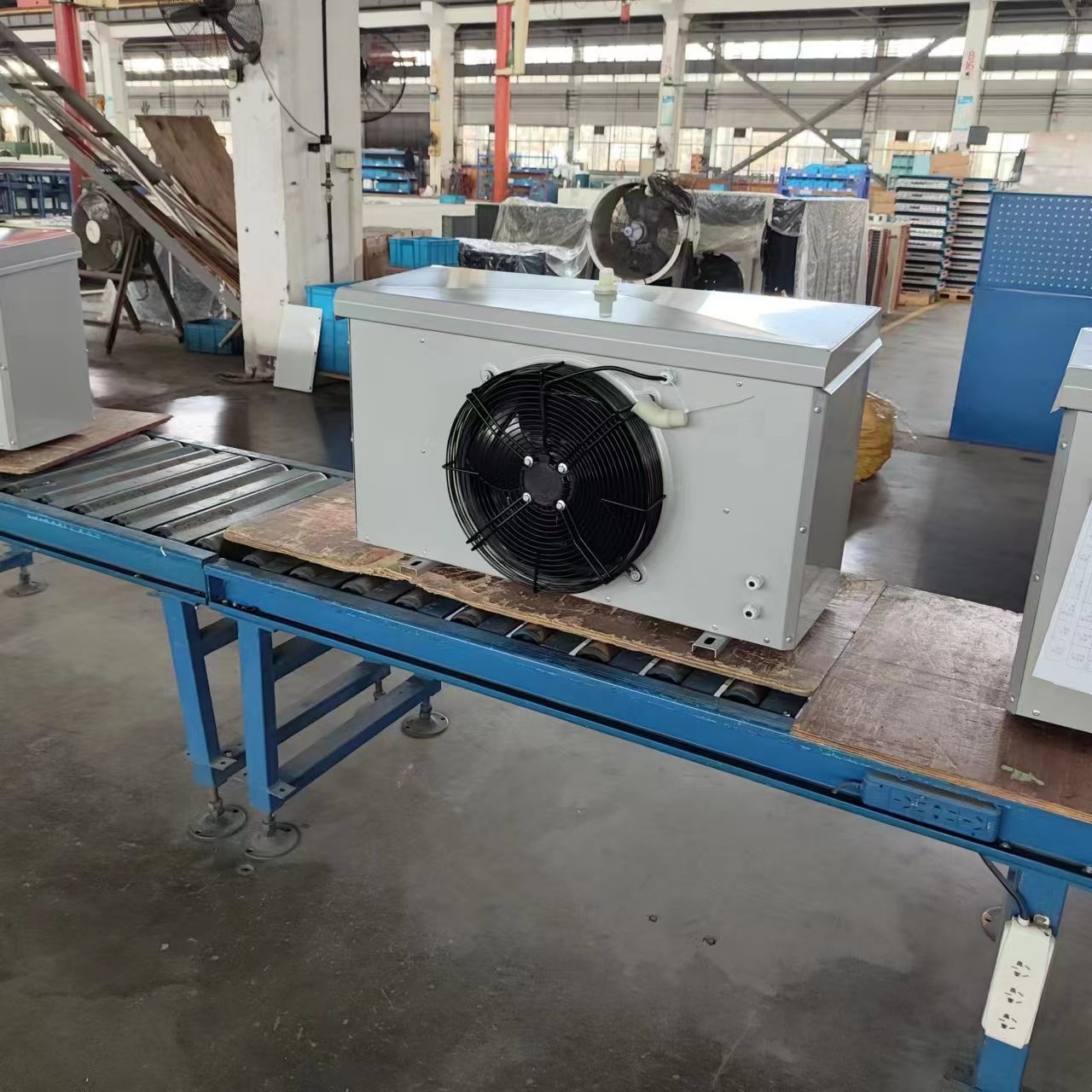

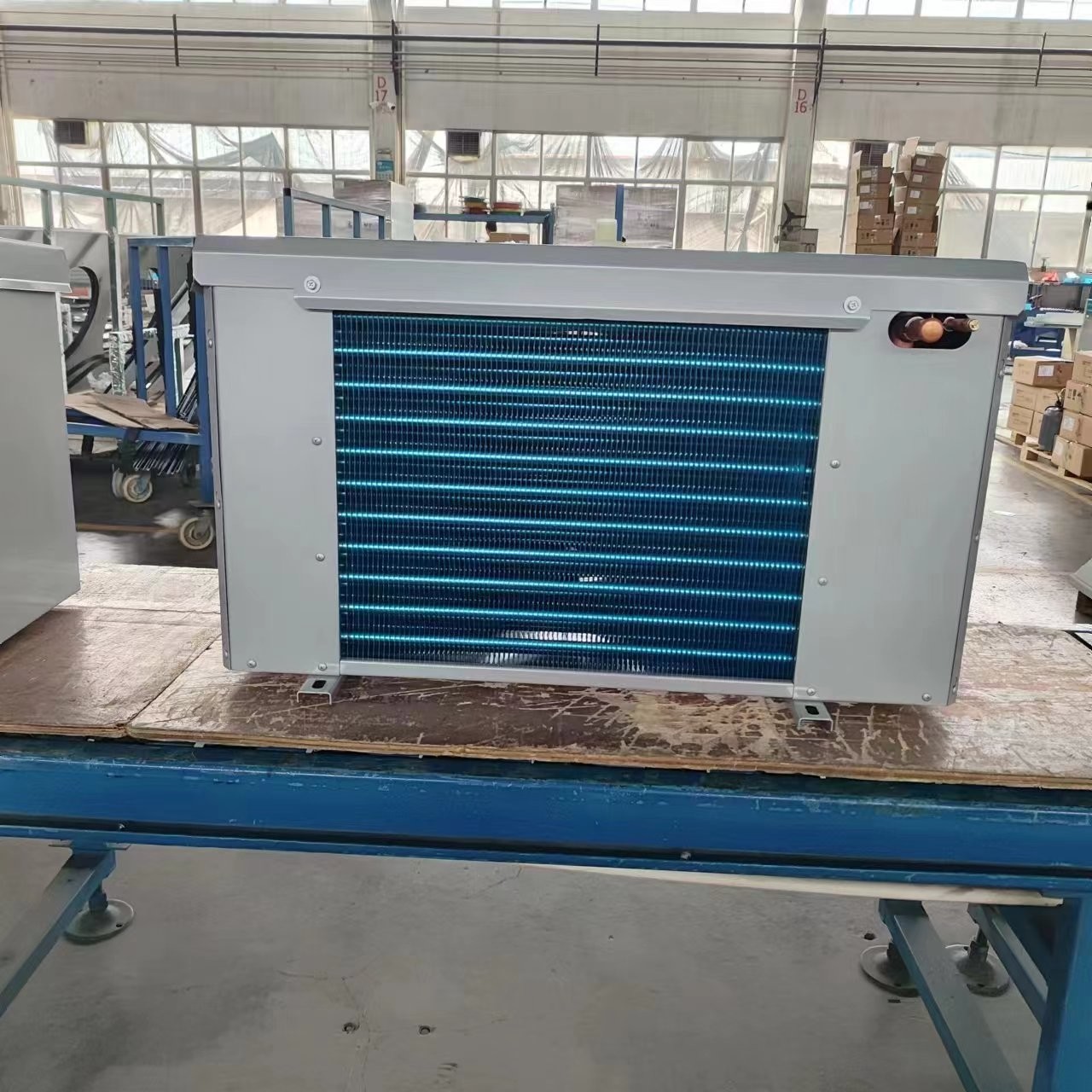

Tên sản phẩm: Máy làm mát không khí cho phòng làm mát thương mại IP65 chống thấm nước cho kho lạnh
BỘ LÀM MÁT GLYCOL TẾ BÀO THƯƠNG MẠI DÒNG EHG
1. Mô tả sản phẩm:
Bộ làm mát ethylene glycol thương mại sê-ri EHG do công ty chúng tôi phát triển sử dụng ống đồng φ 12, thiết bị làm mát kho lạnh với dung dịch nước glycol làm chất làm lạnh.Dòng máy làm mát không khí EHG có thể được sử dụng trong kho lạnh ở nhiệt độ tương ứng là 10℃, 0℃ và -18℃, chủ yếu cho kho lạnh có công suất làm lạnh trung bình và nhỏ.
Loạt sản phẩm này có các đặc điểm sau:
● Vỏ bọc: thép tấm mạ kẽm sơn tĩnh điện bạc (RAL7001) chất lượng cao, chống ăn mòn mạnh;Hai tấm bên và tấm nước bên ngoài sử dụng cấu trúc bản lề, vận hành thuận tiện và nhanh chóng.
● Tấm cuối dàn bay hơi sử dụng tấm nhôm, bảo vệ hiệu quả ống đồng, giảm trọng lượng.
● Thiết kế tấm nước kép: tấm nước bên ngoài sử dụng cấu trúc góc cạnh, thoát nước trơn tru, không có góc chết thoát nước;Khay nước bên trong sử dụng cấu trúc ống khói của tấm nhôm.Nước ngưng tụ hoặc nước rã đông được xả trực tiếp vào đầu ra của khay nước bên ngoài thông qua khay nước bên trong.
● Thiết kế ống dẫn khí dài với vòng cung kéo dài tích hợp có hiệu ứng luồng không khí tốt.
● Đối với quạt đường kính 500 có chân đỡ sàn giúp dễ dàng lắp đặt.
● Cuộn dây: ống đồng φ12, khoảng cách 38.1×33, bố trí tam giác, hiệu quả truyền nhiệt cao.
● Cánh nhôm sóng có màng ưa nước, khoảng cách giữa các cánh là 4.0 và 6.0mm để đáp ứng các yêu cầu nhiệt độ khác nhau của kho lạnh.
● Quạt: quạt cánh quạt bên ngoài công suất cao, nhiệt độ hoạt động -30℃~60℃;Thông số kỹ thuật của quạt φ350,φ400,φ500, sự hình thành các thông số kỹ thuật khác nhau của dòng sản phẩm, người dùng có nhiều sự lựa chọn hơn.
● Rã đông: rã đông điện tiêu chuẩn, ống sưởi ấm bằng thép không gỉ được phân phối trên vây ống cuộn và tấm nước bên trong, có tác dụng rã đông tốt.
● Hộp nối chống nước cấp IP65 và đầu nối chống nước, quạt và ống sưởi sử dụng hộp dây độc lập, có tác dụng chống thấm nước tốt hơn, độ tin cậy cao.
● Kiểm tra áp suất nghiêm ngặt tại nhà máy, áp suất kiểm tra 23bar.
2. Cấu hình tiêu chuẩn và tùy chọn:
| Các bộ phận | Cấu hình | Các bộ phận | Cấu hình | ||
| vỏ bọc | Tấm hợp kim Al-Mg với sơn tĩnh điện | × | Vây | Vây nhôm | ○ |
| tấm với sơn tĩnh điện | ○ | Vây nhôm ưa nước | ● | ||
| Tấm mạ kẽm với sơn tĩnh điện | ● | Rã đông | rã đông không khí | ○ | |
| Tấm thép không gỉ* | ○ | ống sưởi điện | ● | ||
| Cái quạt | động cơ WEIGUANG | ● | Nước | × | |
| Động cơ EBM* | ○ | Dây nóng thoát nước | ○ | ||
| Động cơ xô gió | ○ | Dây đai sưởi ống gió | ○ | ||
●:Tiêu chuẩn；○:Tùy chọn；×:Không chọn.
* : Sử dụng ống dẫn khí lệch bên ngắn.
3. Bảng thông số kỹ thuật:
3.1 Khoảng cách vây 4.0mm
| Người mẫu |
Glycol 25% t1=-3℃,T2=2℃ Tr=10℃,RH85% |
Glycol34% t1=-10℃,T2=-7℃ tr=0℃,RH85% |
Bề mặt |
Ống Âm lượng |
luồng không khí | máy bay ném | Nối ống | Wtám | ||||
| Capa.(KW) |
Dòng chảy lỏng (m3/giờ) |
Capa.(KW) |
Dòng chảy lỏng (m3/giờ) |
tôi2 | đm3 | tôi3/h | tôi | đầu vào | Chỗ thoát | Làm khô hạn | Kilôgam | |
| φ350Cái quạt | ||||||||||||
| EHG351/CL-ET | 2.9 | 0,5 | 2.2 | 0,7 | 10.9 | 2.2 | 2050 | 7 | 16 | 16 | G1" | 36 |
| EHG351/DL-ET | 3.6 | 0,7 | 2.6 | 0,8 | 14.6 | 2.9 | 1850 | 7 | 16 | 16 | G1" | 37 |
| EHG352/CL-ET | 5,9 | 1.1 | 4.4 | 1.4 | 21.9 | 4.0 | 4100 | 9 | 22 | 22 | G1" | 56 |
| EHG352/DL-ET | 7.3 | 1.4 | 5.3 | 1.7 | 29.2 | 5.3 | 3700 | 9 | 22 | 22 | G1" | 59 |
| EHG353/CL-ET | 8,9 | 1.6 | 6.6 | 2.1 | 32,8 | 5,8 | 6150 | 10 | 28 | 28 | G1" | 77 |
| EHG353/DL-ET | 11,0 | 2.0 | 7,8 | 2,5 | 43,8 | 7,8 | 5550 | 10 | 28 | 28 | G1" | 81 |
| EHG354/CL-ET | 11.8 | 2.2 | 8,8 | 2,8 | 43,8 | 7,7 | 8200 | 11 | 28 | 28 | G1" | 98 |
| EHG354/DL-ET | 14.6 | 2.7 | 10,5 | 3.4 | 58,4 | 10.2 | 7400 | 11 | 35 | 35 | G1" | 104 |
| φ400Cái quạt | ||||||||||||
| EHG401/DL-ET | 6,0 | 1.1 | 4.2 | 1.4 | 23.2 | 4,5 | 3600 | 11 | 22 | 22 | G1" | 47 |
| EHG401/FL-ET | 8.4 | 1.6 | 5,8 | 1.9 | 35,0 | 6,7 | 2950 | 11 | 28 | 28 | G1" | 52 |
| EHG402/DL-ET | 12.1 | 2.3 | 8.4 | 2.7 | 46,7 | 8.4 | 7200 | 12 | 28 | 28 | G1.5" | 77 |
| EHG402/FL-ET | 16,8 | 3.1 | 11,5 | 3.7 | 70,0 | 12.6 | 5900 | 12 | 35 | 35 | G1.5" | 86 |
| EHG403/DL-ET | 18.2 | 3.4 | 12.6 | 4.0 | 70,0 | 12.3 | 10800 | 13 | 35 | 35 | G1.5" | 106 |
| EHG403/FL-ET | 25.2 | 4.7 | 17.3 | 5.6 | 105.0 | 18.4 | 8850 | 13 | 42 | 42 | G1.5" | 120 |
| EHG404/DL-ET | 24.2 | 4,5 | 16,8 | 5.4 | 93,4 | 16.2 | 14400 | 14 | 42 | 42 | G1.5" | 132 |
| EHG404/FL-ET | 33,6 | 6.2 | 23.1 | 7.4 | 140.1 | 24.3 | 11800 | 14 | 50 | 50 | G1.5" | 151 |
| φ500Cái quạt | ||||||||||||
| EHG501/DL-ET | 10.6 | 2.0 | 7.3 | 2.4 | 39,4 | 7.2 | 6500 | 17 | 28 | 28 | G1.5" | 78 |
| EHG501/FL-ET | 14.7 | 2.7 | 10,0 | 3.2 | 59.1 | 10.8 | 5400 | 16 | 35 | 35 | G1.5" | 86 |
| EHG502/DL-ET | 21.2 | 3.9 | 14,5 | 4.7 | 78,8 | 13,8 | 13000 | 19 | 35 | 35 | G1.5" | 124 |
| EHG502/FL-ET | 29,5 | 5,5 | 20.1 | 6,5 | 118.2 | 20.7 | 10800 | 18 | 42 | 42 | G1.5" | 139 |
| EHG503/DL-ET | 31,9 | 5,9 | 21.9 | 7,0 | 118.2 | 20.4 | 19500 | 21 | 42 | 42 | G2" | 171 |
| EHG503/FL-ET | 44.3 | 8.2 | 30.1 | 9,7 | 177.3 | 30.7 | 16200 | 20 | 50 | 50 | G2" | 194 |
| EHG504/DL-ET | 42,5 | 7,8 | 29.1 | 9.3 | 157.6 | 27,0 | 26000 | 22 | 50 | 50 | G2" | 219 |
| EHG504/FL-ET | 59.1 | 10.9 | 40.2 | 12.9 | 236,4 | 40,6 | 21600 | 21 | 50 | 50 | G2" | 251 |
3.2 Khoảng cách vây 6.0mm
| Người mẫu |
Glycol34% t1=-10℃,T2=-7℃ tr=0℃,RH85% |
Glycol50% t1=-28℃,T2=-25℃ tr=0℃,RH95% |
Bề mặt |
Ống Âm lượng |
luồng không khí | máy bay ném | Nối ống | Wtám | ||||
| Capa.(KW) |
Dòng chảy lỏng (m3/giờ) |
Capa.(KW) |
Dòng chảy lỏng (m3/giờ) |
tôi2 | đm3 | tôi3/h | tôi | đầu vào | Chỗ thoát | Làm khô hạn | Kilôgam | |
| φ350Cái quạt | ||||||||||||
| EHG351/CD-ET | 1.8 | 0,6 | 1.6 | 0,6 | 7,5 | 2.2 | 2100 | số 8 | 16 | 16 | G1" | 35 |
| EHG351/DD-ET | 2.2 | 0,7 | 2.0 | 0,7 | 10,0 | 2.9 | 1900 | số 8 | 16 | 16 | G1" | 37 |
| EHG352/CD-ET | 3.6 | 1.1 | 3.3 | 1.1 | 15,0 | 4.0 | 4200 | 10 | 22 | 22 | G1" | 55 |
| EHG352/DD-ET | 4.4 | 1.4 | 4.0 | 1.4 | 20,0 | 5.3 | 3800 | 10 | 22 | 22 | G1" | 58 |
| EHG353/CD-ET | 5.4 | 1.7 | 5.0 | 1.8 | 22,6 | 5,8 | 6300 | 11 | 28 | 28 | G1" | 75 |
| EHG353/DD-ET | 6.6 | 2.1 | 6,0 | 2.1 | 30,0 | 7,8 | 5700 | 11 | 28 | 28 | G1" | 79 |
| EHG354/CD-ET | 7.2 | 2.3 | 6.6 | 2.3 | 30,0 | 7,7 | 8400 | 12 | 28 | 28 | G1" | 97 |
| EHG354/DD-ET | 8,8 | 2,8 | 8,0 | 2,8 | 40.1 | 10.2 | 7600 | 12 | 35 | 35 | G1" | 102 |
| φ400Cái quạt | ||||||||||||
| EHG401/DD-ET | 3,5 | 1.2 | 3.2 | 1.2 | 16.1 | 4,5 | 3700 | 12 | 22 | 22 | G1" | 47 |
| EHG401/FD-ET | 5.1 | 1.6 | 4,5 | 1.6 | 24.1 | 6,7 | 3200 | 12 | 28 | 28 | G1" | 51 |
| EHG402/DD-ET | 7,0 | 2.3 | 6.4 | 2,5 | 32.1 | 8.4 | 7400 | 13 | 28 | 28 | G1.5" | 75 |
| EHG402/FD-ET | 10,0 | 3.2 | 9.1 | 3.2 | 48.2 | 12.6 | 6400 | 13 | 35 | 35 | G1.5" | 83 |
| EHG403/DD-ET | 10.6 | 3.4 | 9,6 | 3.4 | 48.2 | 12.3 | 11100 | 14 | 35 | 35 | G1.5" | 104 |
| EHG403/FD-ET | 15.1 | 4,9 | 13.7 | 4.8 | 72.2 | 18.4 | 9600 | 14 | 42 | 42 | G1.5" | 116 |
| EHG404/DD-ET | 14.1 | 4,5 | 12.8 | 4,5 | 64.2 | 16.2 | 14800 | 15 | 42 | 42 | G1.5" | 129 |
| EHG404/FD-ET | 20.2 | 6,5 | 18.2 | 6.4 | 96,3 | 24.3 | 12800 | 15 | 50 | 50 | G1.5" | 145 |
| φ500Cái quạt | ||||||||||||
| EHG501/DD-ET | 5,9 | 1.9 | 5.4 | 1.9 | 27.1 | 7.2 | 6800 | 18 | 28 | 28 | G1.5" | 77 |
| EHG501/FD-ET | 8,5 | 2.7 | 7,7 | 2.7 | 40,6 | 10.8 | 5800 | 17 | 35 | 35 | G1.5" | 84 |
| EHG502/DD-ET | 11.9 | 3,8 | 10.8 | 3,8 | 54.2 | 13,8 | 13600 | 20 | 35 | 35 | G1.5" | 120 |
| EHG502/FD-ET | 17.1 | 5,5 | 15.4 | 5.4 | 81.3 | 20.7 | 11600 | 19 | 42 | 42 | G1.5" | 134 |
| EHG503/DD-ET | 17,9 | 5,7 | 16.3 | 5,7 | 81.3 | 20.4 | 20400 | 22 | 42 | 42 | G2" | 165 |
| EHG503/FD-ET | 25,5 | 8.2 | 23.1 | 8.1 | 121,9 | 30.7 | 17400 | 21 | 50 | 50 | G2" | 187 |
| EHG504/DD-ET | 23,8 | 7.6 | 21,6 | 7.6 | 108.3 | 27,0 | 27200 | 23 | 50 | 50 | G2" | 212 |
| EHG504/FD-ET | 34.1 | 10.9 | 30.9 | 10.8 | 162,5 | 40,6 | 23200 | 22 | 50 | 50 | G2" | 240 |
Trong bảng, T1 là nhiệt độ đầu vào.của dung dịch ethylene glycol, T2 là nhiệt độ đầu ra, và Tr là nhiệt độ.của phòng lạnh.
4. Bảng thông số điện:
| 型号 | Quạt động cơ | rã đông điện | |||||
|
Vôn (v) |
Đầu vào (W) |
Hiện hành (MỘT) |
Tốc độ (vòng/phút) |
Xôn xao (KW) |
Cái mâm (KW) |
Tổng cộng (KW) |
|
| EHG351* | 380-3 | 129 | 0,4 | 1400 | 2×0,5 | 1×0,5 | 1,5 |
| EHG352* | 380-3 | 258 | 0,8 | 1400 | 2×0,9 | 1×0,9 | 2.7 |
| EHG353* | 380-3 | 387 | 1.2 | 1400 | 2×1,3 | 1×1,3 | 3.9 |
| EHG354* | 380-3 | 516 | 1.6 | 1400 | 2×1,7 | 1×1,7 | 5.1 |
| EHG401/D* | 380-3 | 205 | 0,51 | 1380 | 3×0,6 | 1×0,6 | 2.4 |
| EHG401/F* | 380-3 | 205 | 0,51 | 1380 | 5×0,6 | 1×0,6 | 3.6 |
| EHG402/D* | 380-3 | 410 | 1,02 | 1380 | 3×1.1 | 1×1.1 | 4.4 |
| EHG402/F* | 380-3 | 410 | 1,02 | 1380 | 5×1.1 | 1×1.1 | 6.6 |
| EHG403/D* | 380-3 | 615 | 1,53 | 1380 | 3×1,6 | 1×1.6 | 6.4 |
| EHG403/F* | 380-3 | 615 | 1,53 | 1380 | 5×1,6 | 1×1.6 | 9,6 |
| EHG404/D* | 380-3 | 820 | 2.04 | 1380 | 3×2.0 | 1×2.0 | 8,0 |
| EHG404/F* | 380-3 | 820 | 2.04 | 1380 | 5×2.0 | 1×2.0 | 12,0 |
| EHG501/D* | 380-3 | 500 | 0,95 | 1380 | 3×0,8 | 2×0,8 | 4.0 |
| EHG501/F* | 380-3 | 500 | 0,95 | 1380 | 5×0,8 | 2×0,8 | 5.6 |
| EHG502/D* | 380-3 | 1000 | 1.9 | 1380 | 3×1,6 | 2×1.6 | 8,0 |
| EHG502/F* | 380-3 | 1000 | 1.9 | 1380 | 5×1,6 | 2×1.6 | 11.2 |
| EHG503/D* | 380-3 | 1500 | 2,85 | 1380 | 3×2,3 | 2×2,3 | 11,5 |
| EHG503/F* | 380-3 | 1500 | 2,85 | 1380 | 5×2,3 | 2×2,3 | 16.1 |
| EHG504/D* | 380-3 | 2000 | 3,8 | 1380 | 3×3.0 | 2×3.0 | 15,0 |
| EHG504/F* | 380-3 | 2000 | 3,8 | 1380 | 5×3.0 | 2×3.0 | 21,0 |
5.Cách chọn thiết bị bay hơi chính xác:
Nói chung, Chọn công suất dàn bay hơi = công suất làm lạnh phòng lạnh *1,15
1.Khi nhiệt độ phòng lạnh ở khoảng 0℃, hãy chọn 4,5mm làm khoảng cách vây.
Thiết bị bay hơi chọn=1.0*Q0
2.Khi nhiệt độ phòng lạnh ở khoảng -18℃, chọn 6 mm làm khoảng cách vây.
Thiết bị bay hơi chọn=1.1*Q0
3. Khi nhiệt độ phòng lạnh khoảng -25℃, chọn 9mm làm khoảng cách vây.
Thiết bị bay hơi chọn=1.27*Q0
Lưu ý: Loại rã đông bằng nước và loại rã đông bằng khí nóng cũng là tùy chọn.
đặc điểm kỹ thuật tùy chỉnh để lại cho tôi tin nhắn để biết chi tiết.
6. Muốn biết các sản phẩm liên quan khác? - nhấp vào hình ảnh để biết thông số kỹ thuật chi tiết
7.Làm thế nào để đảm bảo chất lượng?Bất kỳ thủ tục?
Bộ phận QC của chúng tôi sẽ đảm bảo từng bước
8. Bạn có nhà máy không?
Chúng tôi là nhà máy được thành lập vào năm 1995 và trải qua 28 năm phát triển, được tất cả các khách hàng của chúng tôi chào đón. Nhờ tất cả sự hỗ trợ của bạn, giờ đây chúng tôi là một đại gia đình gồm hơn 300 người, có diện tích 50000 mét vuông và sự hỗ trợ của bạn rất quan trọng để tiếp tục ước mơ thành công của chúng tôi. ăn thực phẩm tươi và lành mạnh.
9. Bạn có tham dự triển lãm không?
Mỗi năm chúng tôi sẽ tham dự triển lãm quốc gia và nước ngoài, chúng tôi cũng sẽ hỗ trợ đại lý của chúng tôi tham dự triển lãm, chào mừng bạn tham gia cùng chúng tôi.
10. Tại sao chọn chúng tôi
Chuyên nghiệp: 28 năm tập trung vào một thiết bị điện lạnh
Vật liệu chúng tôi sử dụng đủ
Giấy chứng nhận: CE, ISO và chứng chỉ sản xuất thiết bị áp suất đặc biệt
