Nguồn gốc:
Trung Quốc
Hàng hiệu:
Kaideli
Chứng nhận:
CE,ISO9001-2008
Số mô hình:
loạt EA

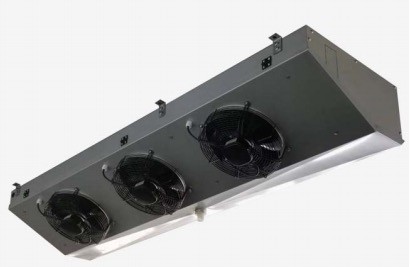

Tên sản phẩm: Máy làm mát không khí Aluminun Angled Glycol cho phòng lạnh
MÁY LÀM MÁT GÓC DÒNG EA
1. Mô tả sản phẩm:
Máy làm mát không khí dạng góc thương mại dòng EA, sử dụng thiết kế kết cấu nhỏ gọn, quạt thổi, quạt lắp trên bề mặt vát, kích thước sản phẩm nhỏ, chiếm không gian kho lạnh nhỏ, chủ yếu dùng cho những phòng lạnh cỡ nhỏ.
Loạt sản phẩm này có các đặc điểm sau:
● Vỏ: sử dụng tấm hợp kim Al-Mg với lớp sơn tĩnh điện màu bạc (RAL7001), có đặc tính chống ăn mòn mạnh và trọng lượng nhẹ.
● Tấm cuối dàn bay hơi sử dụng tấm nhôm, bảo vệ hiệu quả ống đồng, giảm trọng lượng.
● Thiết kế tấm nước kép: tấm nước bên ngoài với thiết kế cấu trúc bản lề, vận hành thuận tiện;Khay nước bên trong sử dụng cấu trúc ống khói của tấm nhôm.Nước ngưng tụ hoặc nước rã đông được xả trực tiếp vào đầu ra của khay nước bên ngoài thông qua khay nước bên trong.
● Cuộn dây: ống đồng φ12, khoảng cách 38.1×33, hiệu suất cao.
● Cánh tản nhiệt bằng nhôm sóng có màng ưa nước, khoảng cách giữa các cánh là 4.0 và 6.0mm để đáp ứng các yêu cầu nhiệt độ khác nhau của kho lạnh.
● Quạt: quạt cánh quạt bên ngoài của quạt gió, nhiệt độ làm việc -30~60℃, thông số quạt φ300, số lượng quạt từ 1 đến 4.
● Rã đông: rã đông điện tiêu chuẩn, ống sưởi ấm bằng thép không gỉ được phân phối trên vây ống cuộn và tấm nước bên trong, có tác dụng rã đông tốt.
● Hộp nối chống nước cấp IP65 và đầu nối chống nước, với hiệu quả chống thấm nước tốt hơn, độ tin cậy cao.
● Đầu ra của bộ làm mát không khí được trang bị van schrader, thuận tiện cho người dùng phát hiện áp suất.
● Kiểm tra áp suất nghiêm ngặt tại nhà máy, áp suất kiểm tra 23bar.
● Van giãn nở có thể được lắp đặt sẵn theo yêu cầu của khách hàng.
● Nó có thể đáp ứng chất làm lạnh cho R404A,R507A,R448A,R449A,R134a,R22, v.v.
2. Cấu hình tiêu chuẩn và các tùy chọn:
| Pnghệ thuật | Ccấu hình | Pnghệ thuật | Ccấu hình | ||
| vỏ bọc | Tấm hợp kim Al-Mg với sơn tĩnh điện | ● | rã đông | rã đông không khí | ○ |
| tấm với sơn tĩnh điện | ○ | ống sưởi điện | ● | ||
| Tấm mạ kẽm với sơn tĩnh điện | ○ | khí nóng | ○ | ||
| Tấm thép không gỉ | ○ | van giãn nở | ○ | ||
| Cái quạt | động cơ WEIGUANG | ● | Dây nóng thoát nước | ○ | |
| động cơ EBM | ○ | Dây đai sưởi ống gió | × | ||
| Động cơ xô gió | × | ||||
| Vây | Vây nhôm | ○ | |||
| Vây nhôm ưa nước | ● | ||||
●:Chuẩn；○:Tùy chọn；×:Không chọn
3. Bảng thông số kỹ thuật:
3.1 Khoảng cách vây 4.0mm
| Người mẫu |
Công suất/R404A (KW) |
Bề mặt | thể tích ống | luồng không khí | máy bay ném | ống kết nối | Cân nặng | |||
|
Tc=0℃ ΔΤ=8K |
TC=10℃ ΔΤ=10K |
tôi2 | đm3 | tôi3/h | tôi | đầu vào | Chỗ thoát | Làm khô hạn | Kilôgam | |
| EA301/CL-ES | 1.6 | 2.3 | 6.6 | 1.3 | 1400 | 5 | φ12 | φ12 | G1” | 18,5 |
| EA301/DL-ES | 2.0 | 2.9 | 8,8 | 1.7 | 1200 | 5 | φ12 | φ12 | G1” | 19.4 |
| EA302/CL-ES | 3.3 | 4.8 | 13.1 | 2.4 | 2800 | 7 | φ12 | φ19 | G1” | 31.2 |
| EA302/DL-ES | 4.0 | 5,9 | 17,5 | 3.2 | 2400 | 7 | φ12 | φ19 | G1” | 33,0 |
| EA303/CL-ES | 4,9 | 7.2 | 19.7 | 3,5 | 4200 | số 8 | φ12 | φ22 | G1” | 43.3 |
| EA303/DL-ES | 6,0 | 8,8 | 26.3 | 4.6 | 3600 | số 8 | φ12 | φ22 | G1” | 46,0 |
| EA304/CL-ES | 6.6 | 9,7 | 26.3 | 4.6 | 5600 | 9 | φ12 | φ22 | G1” | 55,0 |
| EA304/DL-ES | 8.1 | 11.9 | 35,0 | 6.1 | 4800 | 9 | φ12 | φ22 | G1” | 58,5 |
1. Trong bảng Tc là nhiệt độ phòng lạnh, ΔΤ là chênh lệch giữa nhiệt độ phòng lạnh.và nhiệt độ bay hơi.
2. Airthrow là khoảng cách không khí đến 0,5m / s ở nhiệt độ môi trường.
3. Đối với khả năng làm mát của các điều kiện làm việc khác, vui lòng tham khảo hệ số hiệu chỉnh.
3.2 Khoảng cách vây 6.0mm
| Người mẫu |
Công suất /R404A (KW) |
Bề mặt | thể tích ống | luồng không khí | máy bay ném | ống kết nối | Cân nặng | |||
|
Tc=0℃ ΔΤ=8K |
Tc=-18℃ ΔΤ=7K |
tôi2 | đm3 | tôi3/h | tôi | đầu vào | Chỗ thoát | Làm khô hạn | Kilôgam | |
| EA301/CD-ES | 1.4 | 1.1 | 4,5 | 1.3 | 1500 | 5 | φ12 | φ12 | G1” | 18,0 |
| EA301/DD-ES | 1.8 | 1.4 | 6,0 | 1.7 | 1300 | 5 | φ12 | φ12 | G1” | 19,0 |
| EA302/CD-ES | 2.9 | 2.3 | 9,0 | 2.4 | 3000 | 7 | φ12 | φ19 | G1” | 30.6 |
| EA302/DD-ES | 3.6 | 2.9 | 12,0 | 3.2 | 2600 | 7 | φ12 | φ19 | G1” | 32,0 |
| EA303/CD-ES | 4.3 | 3.4 | 13,5 | 3,5 | 4500 | số 8 | φ12 | φ22 | G1” | 42,4 |
| EA303/DD-ES | 5.4 | 4.3 | 18.1 | 4.6 | 3900 | số 8 | φ12 | φ22 | G1” | 45,0 |
| EA304/CD-ES | 5,8 | 4.6 | 18.1 | 4.6 | 6000 | 9 | φ12 | φ22 | G1” | 53,7 |
| EA304/DD-ES | 7.2 | 5,7 | 24.1 | 6.1 | 5200 | 9 | φ12 | φ22 | G1” | 57,0 |
1. Trong bảng, Tc là nhiệt độ phòng lạnh, ΔΤ là chênh lệch giữa nhiệt độ phòng lạnh.và nhiệt độ bay hơi.
2. Airthrow là khoảng cách không khí đến 0,5m / s ở nhiệt độ môi trường.
3. Đối với khả năng làm mát của các điều kiện làm việc khác, vui lòng tham khảo hệ số hiệu chỉnh.
4. Bảng thông số điện:
| Người mẫu | Fmột động cơ | rã đông điện | |||||
|
Vôn (V) |
Quyền lực (W) |
Hiện hành (MỘT) |
Tốc độ (vòng/phút) |
Xôn xao (KW) |
Cái mâm (KW) |
Tổng cộng (KW) |
|
| EA301* | 220-1 | 85 | 0,42 | 1380 | 1×0,6 | 1×0,6 | 1.2 |
| EA302* | 220-1 | 170 | 0,84 | 1380 | 1×1.1 | 1×1.1 | 2.2 |
| EA303* | 220-1 | 255 | 1,26 | 1380 | 1×1.6 | 1×1.6 | 3.2 |
| EA304* | 220-1 | 340 | 1,68 | 1380 | 1×2.0 | 1×2.0 | 4.0 |
5.Cách chọn thiết bị bay hơi chính xác:
Nói chung, Chọn công suất dàn bay hơi = công suất làm lạnh phòng lạnh *1,15
1.Khi nhiệt độ phòng lạnh ở khoảng 0℃, hãy chọn 4,5mm làm khoảng cách vây.
Thiết bị bay hơi chọn=1.0*Q0
2.Khi nhiệt độ phòng lạnh vào khoảng -18℃, hãy chọn 6 mm làm khoảng cách vây.
Thiết bị bay hơi chọn=1.1*Q0
3. Khi nhiệt độ phòng lạnh khoảng -25℃, chọn 9mm làm khoảng cách vây.
Thiết bị bay hơi chọn=1.27*Q0
Ghi chú: Loại rã đông bằng nước và loại rã đông bằng khí nóng cũng là tùy chọn.
đặc điểm kỹ thuật tùy chỉnh để lại cho tôi tin nhắn để biết chi tiết.
