Nguồn gốc:
Trung Quốc
Hàng hiệu:
Kaideli
Chứng nhận:
CE,ISO9001-2008
Số mô hình:
sê-ri EH

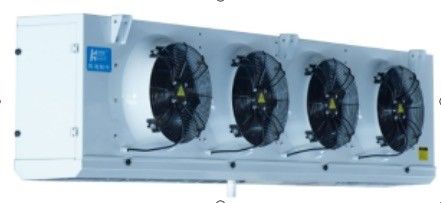

Tên sản phẩm:Thiết bị ngưng tụ phòng làm mát thương mại EBM Motor Hiệu suất cao
DÒNG EH DÒNG MÁY LÀM MÁT THƯƠNG MẠI HIỆU SUẤT CAO
1. Mô tả sản phẩm:
● Vỏ bọc: thép mạ kẽm chất lượng cao với lớp sơn tĩnh điện màu bạc (RAL7001), có đặc tính chống ăn mòn mạnh;Tấm hai bên và tấm nước bên ngoài sử dụng cấu trúc bản lề, vận hành thuận tiện và nhanh chóng.
● Tấm cuối dàn bay hơi sử dụng tấm nhôm, bảo vệ hiệu quả ống đồng, giảm trọng lượng.
● Thiết kế tấm nước kép: tấm nước bên ngoài sử dụng cấu trúc góc cạnh, thoát nước trơn tru, không có góc chết thoát nước;Khay nước bên trong sử dụng cấu trúc ống khói của tấm nhôm.Nước ngưng tụ hoặc nước rã đông được xả trực tiếp vào đầu ra của khay nước bên ngoài thông qua khay nước bên trong.
● Thiết kế ống dẫn khí dài với vòng cung kéo dài tích hợp có hiệu ứng luồng không khí tốt.
● Đối với quạt đường kính 500 có chân đỡ sàn giúp dễ dàng lắp đặt.
● Cuộn dây: ống đồng φ12, khoảng cách 38,1×33, bố trí tam giác, hiệu quả truyền nhiệt cao.
● Cánh nhôm sóng có màng ưa nước, khoảng cách giữa các cánh là 4.0 và 6.0mm và 9.0mm để đáp ứng các yêu cầu nhiệt độ khác nhau của kho lạnh.
● Quạt: quạt cánh quạt bên ngoài công suất cao, nhiệt độ hoạt động -30℃~60℃;Thông số kỹ thuật của quạt φ350,φ400,φ500, sự hình thành các thông số kỹ thuật khác nhau của dòng sản phẩm, người dùng có nhiều sự lựa chọn hơn.
● Rã đông: rã đông điện tiêu chuẩn, ống sưởi ấm bằng thép không gỉ được phân phối trên vây ống cuộn và tấm nước bên trong, có tác dụng rã đông tốt.Bạn cũng có thể chọn rã đông khí nóng theo yêu cầu của khách hàng.
● Hộp nối chống nước cấp IP65 và đầu nối chống nước, quạt và ống sưởi sử dụng hộp dây độc lập, có tác dụng chống thấm nước tốt hơn, độ tin cậy cao.
● Đầu ra của bộ làm mát không khí được trang bị van schrader, thuận tiện cho người dùng phát hiện áp suất.
● Kiểm tra áp suất nghiêm ngặt tại nhà máy, áp suất kiểm tra 23bar.
● Van giãn nở có thể được lắp đặt sẵn theo yêu cầu của khách hàng.
● Nó có thể đáp ứng chất làm lạnh cho R404A,R507A,R448A,R449A,R134a,R22, v.v.
2. Cấu hình tiêu chuẩn và tùy chọn:
| Các bộ phận | Cấu hình | Các bộ phận | Cấu hình | ||
| vỏ bọc | Tấm hợp kim Al-Mg với sơn tĩnh điện | × | rã đông | rã đông không khí | ○ |
| tấm với sơn tĩnh điện | ○ | ống sưởi điện | ● | ||
| Tấm mạ kẽm với sơn tĩnh điện | ● | khí nóng | ○ | ||
| Tấm thép không gỉ* | ○ | van giãn nở | ○ | ||
| Cái quạt | động cơ WEIGUANG | ● | Dây nóng thoát nước | ○ | |
| Động cơ EBM* | ○ | Dây đai sưởi ống gió | ○ | ||
| Động cơ xô gió | ○ | ||||
| Vây | Vây nhôm | ○ | |||
| Vây nhôm ưa nước | ● | ||||
●: Tiêu chuẩn；○:Tùy chọn；×:Không chọn.
* : Sử dụng ống dẫn khí lệch bên ngắn.
3. Bảng thông số kỹ thuật:
3.1 Khoảng cách vây 4.0mm
| Người mẫu |
Công suất/R404A (KW) |
Bề mặt | thể tích ống | luồng không khí | máy bay ném | ống kết nối | Cân nặng | |||
|
Tc=0℃ ΔΤ=8K |
TC=10℃ ΔΤ=10K |
tôi2 | đm3 | tôi3/h | tôi | đầu vào | Chỗ thoát | Làm khô hạn | Kilôgam | |
| φ350Cái quạt | ||||||||||
| EH351/CL-ET | 2.7 | 4.0 | 10.9 | 2.2 | 2050 | 7 | φ12 | φ22 | G1” | 36 |
| EH351/DL-ET | 3.4 | 5.0 | 14.6 | 2.9 | 1850 | 7 | φ12 | φ22 | G1” | 37 |
| EH352/CL-ET | 5,5 | 8.1 | 21.9 | 4.0 | 4100 | 9 | φ12 | φ22 | G1” | 56 |
| EH352/DL-ET | 6,7 | 9,8 | 29.2 | 5.3 | 3700 | 9 | φ12 | φ22 | G1” | 59 |
| EH353/CL-ET | 8.2 | 12.1 | 32,8 | 5,8 | 6150 | 10 | φ12 | φ22 | G1” | 77 |
| EH353/DL-ET | 10.1 | 14,8 | 43,8 | 7,8 | 5550 | 10 | φ12 | φ22 | G1” | 81 |
| EH354/CL-ET | 11,0 | 16.2 | 43,8 | 7,7 | 8200 | 11 | φ12 | φ22 | G1” | 98 |
| EH354/DL-ET | 13.4 | 19.6 | 58,4 | 10.2 | 7400 | 11 | φ16 | φ28 | G1” | 104 |
| φ400Cái quạt | ||||||||||
| EH401/DL-ET | 5.6 | 8.2 | 23.3 | 4,5 | 3600 | 11 | φ12 | φ22 | G1” | 47 |
| EH401/FL-ET | 7.4 | 10.9 | 35,0 | 6,7 | 2950 | 11 | φ12 | φ22 | G1” | 52 |
| EH402/DL-ET | 11.2 | 16,5 | 46,7 | 8.4 | 7200 | 12 | φ16 | φ28 | G1.5” | 77 |
| EH402/FL-ET | 14.7 | 21,6 | 70,0 | 12.6 | 5900 | 12 | φ16 | φ28 | G1.5” | 86 |
| EH403/DL-ET | 16,8 | 24.7 | 70,0 | 12.3 | 10800 | 13 | φ22 | φ35 | G1.5” | 106 |
| EH403/FL-ET | 22.1 | 32,5 | 105.0 | 18.4 | 8850 | 13 | φ22 | φ35 | G1.5” | 120 |
| EH404/DL-ET | 22,4 | 32,9 | 93,4 | 16.2 | 14400 | 14 | φ22 | φ35 | G1.5” | 132 |
| EH404/FL-ET | 29.4 | 43.2 | 140.1 | 24.3 | 11800 | 14 | φ22 | φ42 | G1.5” | 151 |
| φ500Cái quạt | ||||||||||
| EH501/DL-ET | 10.6 | 15.6 | 39,4 | 7.2 | 6500 | 17 | φ16 | φ28 | G1.5” | 78 |
| EH501/FL-ET | 13,0 | 19.1 | 59.1 | 10.8 | 5400 | 16 | φ16 | φ28 | G1.5” | 86 |
| EH502/DL-ET | 21.3 | 31.3 | 78,8 | 13,8 | 13000 | 19 | φ22 | φ35 | G1.5” | 124 |
| EH502/FL-ET | 26,0 | 38.2 | 118.2 | 20.7 | 10800 | 18 | φ22 | φ35 | G1.5” | 139 |
| EH503/DL-ET | 31,9 | 46,8 | 118.2 | 20.4 | 19500 | 21 | φ22 | φ42 | G2” | 171 |
| EH503/FL-ET | 39,0 | 57.3 | 177.3 | 30.7 | 16200 | 20 | φ28 | φ50 | G2” | 194 |
| EH504/DL-ET | 42,6 | 62,6 | 157,6 | 27,0 | 26000 | 22 | φ28 | φ50 | G2” | 219 |
| EH504/FL-ET | 52,0 | 76,4 | 236,4 | 40,6 | 21600 | 21 | φ28 | φ50 | G2” | 251 |
1. Trong bảng Tc là nhiệt độ phòng lạnh, ΔΤ là chênh lệch giữa nhiệt độ phòng lạnh.và nhiệt độ bay hơi.
2. Airthrow là 0,5m/s khoảng cách không khí đến ở nhiệt độ môi trường.
3. Đối với khả năng làm mát của các điều kiện làm việc khác, vui lòng tham khảo hệ số hiệu chỉnh.
3.2 Khoảng cách vây 6.0mm
| Người mẫu |
Công suất/R404A (KW) |
Bề mặt | thể tích ống | luồng không khí | máy bay ném | ống kết nối | Cân nặng | |||
|
Tc=0℃ ΔΤ=8K |
Tc=-18℃ ΔΤ=7K |
tôi2 | đm3 | tôi3/h | tôi | đầu vào | Chỗ thoát | Làm khô hạn | Kilôgam | |
| φ350Cái quạt | ||||||||||
| EH351/CD-ET | 2.1 | 1.6 | 7,5 | 2.2 | 2100 | số 8 | φ12 | φ22 | G1” | 35 |
| EH351/DD-ET | 2.6 | 2.1 | 10,0 | 2.9 | 1900 | số 8 | φ12 | φ22 | G1” | 37 |
| EH352/CD-ET | 4.2 | 3.3 | 15,0 | 4.0 | 4200 | 10 | φ12 | φ22 | G1” | 55 |
| EH352/DD-ET | 5.2 | 4.2 | 20,0 | 5.3 | 3800 | 10 | φ12 | φ22 | G1” | 58 |
| EH353/CD-ET | 6.3 | 5.0 | 22,6 | 5,8 | 6300 | 11 | φ12 | φ22 | G1” | 75 |
| EH353/DD-ET | 7,8 | 6.2 | 30,0 | 7,8 | 5700 | 11 | φ12 | φ22 | G1” | 79 |
| EH354/CD-ET | 8.4 | 6,7 | 30,0 | 7,7 | 8400 | 12 | φ12 | φ22 | G1” | 97 |
| EH354/DD-ET | 10.4 | 8.3 | 40.1 | 10.2 | 7600 | 12 | φ16 | φ28 | G1” | 102 |
| φ400Cái quạt | ||||||||||
| EH401/DD-ET | 4.2 | 3.4 | 16.1 | 4,5 | 3700 | 12 | φ12 | φ22 | G1” | 47 |
| EH401/FD-ET | 5,5 | 4.4 | 24.1 | 6,7 | 3200 | 12 | φ12 | φ22 | G1” | 51 |
| EH402/DD-ET | 8.3 | 6.6 | 32.1 | 8.4 | 7400 | 13 | φ16 | φ28 | G1.5” | 75 |
| EH402/FD-ET | 11.1 | 8,9 | 48.2 | 12.6 | 6400 | 13 | φ16 | φ28 | G1.5” | 83 |
| EH403/DD-ET | 12,5 | 10,0 | 48.2 | 12.3 | 11100 | 14 | φ22 | φ35 | G1.5” | 104 |
| EH403/FD-ET | 16.6 | 13.3 | 72.2 | 18.4 | 9600 | 14 | φ22 | φ35 | G1.5” | 116 |
| EH404/DD-ET | 16.7 | 13.4 | 64.2 | 16.2 | 14800 | 15 | φ22 | φ35 | G1.5” | 129 |
| EH404/FD-ET | 22.1 | 17,7 | 96,3 | 24.3 | 12800 | 15 | φ22 | φ42 | G1.5” | 145 |
| φ500Cái quạt | ||||||||||
| EH501/DD-ET | 8,7 | 7,0 | 27.1 | 7.2 | 6800 | 18 | φ16 | φ28 | G1.5” | 77 |
| EH501/FD-ET | 10.6 | 8,5 | 40,6 | 10.8 | 5800 | 17 | φ16 | φ28 | G1.5” | 84 |
| EH502/DD-ET | 17.3 | 13,8 | 54.2 | 13,8 | 13600 | 20 | φ22 | φ35 | G1.5” | 120 |
| EH502/FD-ET | 21.1 | 16,9 | 81.3 | 20.7 | 11600 | 19 | φ22 | φ35 | G1.5” | 134 |
| EH503/DD-ET | 26,0 | 20.8 | 81.3 | 20.4 | 20400 | 22 | φ22 | φ42 | G2” | 165 |
| EH503/FD-ET | 31,7 | 25.4 | 121,9 | 30.7 | 17400 | 21 | φ28 | φ50 | G2” | 187 |
| EH504/DD-ET | 34,7 | 27,8 | 108.3 | 27,0 | 27200 | 23 | φ28 | φ50 | G2” | 212 |
| EH504/FD-ET | 42.3 | 33,8 | 162,5 | 40,6 | 23200 | 22 | φ28 | φ50 | G2” | 240 |
3.3 Khoảng cách vây 9.0mm
| model |
Công suất/R404A (KW) |
Bề mặt | thể tích ống | luồng không khí | máy bay ném | ống kết nối | Cân nặng | ||||
|
Tc=0℃ ΔΤ=8K |
Tc=-18℃ ΔΤ=7K |
Tc=-25℃ ΔΤ=6K |
tôi2 | đm3 | tôi3/h | tôi | đầu vào | Chỗ thoát | Làm khô hạn | Kilôgam | |
| φ350Cái quạt | |||||||||||
| EH351/CJ-ET | 1.7 | 1.3 | 1.1 | 5.2 | 2.2 | 2150 | 9 | φ12 | φ22 | G1” | 35 |
| EH351/DJ-ET | 2.1 | 1.7 | 1.4 | 7,0 | 2.9 | 1950 | 9 | φ12 | φ22 | G1” | 36 |
| EH352/CJ-ET | 3.4 | 2.7 | 2.2 | 10,5 | 4.0 | 4300 | 11 | φ12 | φ22 | G1” | 55 |
| EH352/DJ-ET | 4.2 | 3.4 | 2,8 | 14,0 | 5.3 | 3900 | 11 | φ12 | φ22 | G1” | 57 |
| EH353/CJ-ET | 5.0 | 4.0 | 3.3 | 15.7 | 5,8 | 6450 | 12 | φ12 | φ22 | G1” | 74 |
| EH353/DJ-ET | 6.3 | 5.0 | 4.2 | 21,0 | 7,8 | 5850 | 12 | φ12 | φ22 | G1” | 78 |
| EH354/CJ-ET | 6,7 | 5.4 | 4.4 | 21,0 | 7,7 | 8600 | 13 | φ12 | φ22 | G1” | 96 |
| EH354/DJ-ET | 8.4 | 6,7 | 5,5 | 27,9 | 10.2 | 7800 | 13 | φ16 | φ28 | G1” | 100 |
| φ400Cái quạt | |||||||||||
| EH401/DJ-ET | 3.2 | 2.6 | 2.1 | 11.2 | 4,5 | 3800 | 13 | φ12 | φ22 | G1” | 46 |
| EH401/FJ-ET | 4.4 | 3,5 | 2.9 | 16,8 | 6,7 | 3450 | 13 | φ12 | φ22 | G1” | 50 |
| EH402/DJ-ET | 6,5 | 5.2 | 4.3 | 22.3 | 8.4 | 7600 | 14 | φ16 | φ28 | G1.5” | 73 |
| EH402/FJ-ET | 8,7 | 7,0 | 5,7 | 33,5 | 12.6 | 6900 | 14 | φ16 | φ28 | G1.5” | 81 |
| EH403/DJ-ET | 9,7 | 7,8 | 6.4 | 33,5 | 12.3 | 11400 | 15 | φ22 | φ35 | G1.5” | 101 |
| EH403/FJ-ET | 13.1 | 10,5 | 8.6 | 50.3 | 18.4 | 10350 | 15 | φ22 | φ35 | G1.5” | 113 |
| EH404/DJ-ET | 13,0 | 10.4 | 8.6 | 44,7 | 16.2 | 15200 | 16 | φ22 | φ35 | G1.5” | 125 |
| EH404/FJ-ET | 17,4 | 13,9 | 11,5 | 67,0 | 24.3 | 13800 | 16 | φ22 | φ42 | G1.5” | 141 |
| φ500Cái quạt | |||||||||||
| EH501/DJ-ET | 7.2 | 5,8 | 4.8 | 18,9 | 7.2 | 7000 | 19 | φ16 | φ28 | G1.5” | 75 |
| EH501/FJ-ET | 9.3 | 7.4 | 6.1 | 28.3 | 10.8 | 6200 | 18 | φ16 | φ28 | G1.5” | 82 |
| EH502/DJ-ET | 14.3 | 11.4 | 9.4 | 37,7 | 13,8 | 14000 | 21 | φ22 | φ35 | G1.5” | 119 |
| EH502/FJ-ET | 18.7 | 15,0 | 12.3 | 56,6 | 20.7 | 12400 | 20 | φ22 | φ35 | G1.5” | 131 |
| EH503/DJ-ET | 21,5 | 17.2 | 14.2 | 56,6 | 20.4 | 21000 | 23 | φ22 | φ42 | G2” | 161 |
| EH503/FJ-ET | 28,0 | 22,4 | 18,5 | 84,9 | 30.7 | 18600 | 22 | φ28 | φ50 | G2” | 181 |
| EH504/DJ-ET | 28.7 | 23,0 | 18,9 | 75,4 | 27,0 | 28000 | 24 | φ28 | φ50 | G2” | 207 |
| EH504/FJ-ET | 37.3 | 29.8 | 24,6 | 113.1 | 40,6 | 24800 | 23 | φ28 | φ50 | G2” | 233 |
1. Trong bảng Tc là nhiệt độ phòng lạnh, ΔΤ là chênh lệch giữa nhiệt độ phòng lạnh.và nhiệt độ bay hơi.
2. Airthrow là 0,5m/s khoảng cách không khí đến ở nhiệt độ môi trường.
3. Đối với khả năng làm mát của các điều kiện làm việc khác, vui lòng tham khảo hệ số hiệu chỉnh.
4. Bảng thông số điện:
| Người mẫu | Quạt động cơ | rã đông điện | |||||
|
điện áp (V) |
Quyền lực (W) |
Hiện hành (MỘT) |
Tốc độ (vòng/phút) |
Xôn xao (KW) |
Cái mâm (KW) |
Tổng cộng (KW) |
|
| EH351* | 380-3 | 129 | 0,4 | 1400 | 2×0,5 | 1×0,5 | 1,5 |
| EH352* | 380-3 | 258 | 0,8 | 1400 | 2×0,9 | 1×0,9 | 2.7 |
| EH353* | 380-3 | 387 | 1.2 | 1400 | 2×1,3 | 1×1,3 | 3.9 |
| EH354* | 380-3 | 516 | 1.6 | 1400 | 2×1,7 | 1×1,7 | 5.1 |
| EH401/D* | 380-3 | 205 | 0,51 | 1380 | 3×0,6 | 1×0,6 | 2.4 |
| EH401/F* | 380-3 | 205 | 0,51 | 1380 | 5×0,6 | 1×0,6 | 3.6 |
| EH402/D* | 380-3 | 410 | 1,02 | 1380 | 3×1.1 | 1×1.1 | 4.4 |
| EH402/F* | 380-3 | 410 | 1,02 | 1380 | 5×1.1 | 1×1.1 | 6.6 |
| EH403/D* | 380-3 | 615 | 1,53 | 1380 | 3×1,6 | 1×1.6 | 6.4 |
| EH403/F* | 380-3 | 615 | 1,53 | 1380 | 5×1,6 | 1×1.6 | 9,6 |
| EH404/D* | 380-3 | 820 | 2.04 | 1380 | 3×2.0 | 1×2.0 | 8,0 |
| EH404/F* | 380-3 | 820 | 2.04 | 1380 | 5×2.0 | 1×2.0 | 12,0 |
| EH501/D* | 380-3 | 500 | 0,95 | 1380 | 3×0,8 | 2×0,8 | 4.0 |
| EH501/F* | 380-3 | 500 | 0,95 | 1380 | 5×0,8 | 2×0,8 | 5.6 |
| EH502/D* | 380-3 | 1000 | 1.9 | 1380 | 3×1,6 | 2×1,6 | 8,0 |
| EH502/F* | 380-3 | 1000 | 1.9 | 1380 | 5×1,6 | 2×1,6 | 11.2 |
| EH503/D* | 380-3 | 1500 | 2,85 | 1380 | 3×2,3 | 2×2,3 | 11,5 |
| EH503/F* | 380-3 | 1500 | 2,85 | 1380 | 5×2,3 | 2×2,3 | 16.1 |
| EH504/D* | 380-3 | 2000 | 3,8 | 1380 | 3×3.0 | 2×3.0 | 15,0 |
| EH504/F* | 380-3 | 2000 | 3,8 | 1380 | 5×3.0 | 2×3.0 | 21,0 |
5.Cách chọn thiết bị bay hơi chính xác:
Nói chung, Chọn công suất dàn bay hơi = công suất làm lạnh phòng lạnh *1,15
1.Khi nhiệt độ phòng lạnh ở khoảng 0℃, hãy chọn 4,5mm làm khoảng cách vây.
Thiết bị bay hơi chọn=1.0*Q0
2.Khi nhiệt độ phòng lạnh vào khoảng -18℃, hãy chọn 6 mm làm khoảng cách vây.
Thiết bị bay hơi chọn=1.1*Q0
3. Khi nhiệt độ phòng lạnh khoảng -25℃, chọn 9mm làm khoảng cách vây.
Thiết bị bay hơi chọn=1.27*Q0
Ghi chú: Loại rã đông bằng nước và loại rã đông bằng khí nóng cũng là tùy chọn.
đặc điểm kỹ thuật tùy chỉnh để lại cho tôi tin nhắn để biết chi tiết.
6. Muốn biết các sản phẩm liên quan khác? - nhấp vào hình ảnh để biết thông số kỹ thuật chi tiết
7.Làm thế nào để đảm bảo chất lượng?Bất kỳ thủ tục?
Bộ phận QC của chúng tôi sẽ đảm bảo từng bước
8. Bạn có nhà máy không?
Chúng tôi là nhà máy được thành lập vào năm 1995 và trải qua 28 năm phát triển, được tất cả các khách hàng của chúng tôi chào đón. Nhờ tất cả sự hỗ trợ của bạn, giờ đây chúng tôi là một đại gia đình gồm hơn 300 người, có diện tích 50000 mét vuông và sự hỗ trợ của bạn rất quan trọng để tiếp tục ước mơ thành công của chúng tôi. ăn thực phẩm tươi và lành mạnh.
9. Bạn có tham dự triển lãm không?
Mỗi năm chúng tôi sẽ tham dự triển lãm quốc gia và nước ngoài, chúng tôi cũng sẽ hỗ trợ đại lý của chúng tôi tham dự triển lãm, chào mừng bạn tham gia cùng chúng tôi.
10. Tại sao chọn chúng tôi
Chuyên nghiệp: 28 năm tập trung vào một thiết bị điện lạnh
Vật liệu chúng tôi sử dụng đủ
Giấy chứng nhận: CE, ISO và chứng chỉ sản xuất thiết bị áp suất đặc biệt
11.Dự án tham khảo?
12.HỎI ĐÁP
1, Hỏi: Địa chỉ nhà máy của bạn ở đâu?
Trả lời: Chúng tôi là nhà máy và đặt tại cơ sở sản xuất thiết bị điện lạnh Shengzhou, tỉnh Chiết Giang.
2, Q: Gói của bạn là gì?
Trả lời: Gói hàng của chúng tôi tuân thủ yêu cầu tùy chỉnh không bao gồm gỗ nguyên bản.
3, Q: Moq của bạn là gì?
A: Sản phẩm thông thường có thể đặt hàng từ 1 bộ.
4, Hỏi: Bạn có thể cung cấp mẫu không?
Trả lời: Có, chúng tôi có thể cung cấp mẫu. Và chi phí và giao hàng do bạn tính phí.
5, Q: Tôi không thể tìm thấy sản phẩm trong danh sách của bạn?
A: Vui lòng liên hệ trực tiếp với tôi.
6, Q: Làm thế nào tôi có thể xác nhận nhà máy của bạn?
Trả lời: Chúng tôi có tài liệu đã được xác minh của bên thứ ba về báo cáo của Cục Veritas, bạn có thể tải xuống trên trang của công ty hoặc để lại tin nhắn cho tôi để nhận.
Băng hình
Gửi yêu cầu của bạn trực tiếp đến chúng tôi
