Nguồn gốc:
Trung Quốc
Hàng hiệu:
Kaideli
Chứng nhận:
CE,ISO9001-2008
Số mô hình:
Dòng EDG
Tên sản phẩm: Máy làm mát phòng làm mát không khí Dàn lạnh ngoài trời 23bar

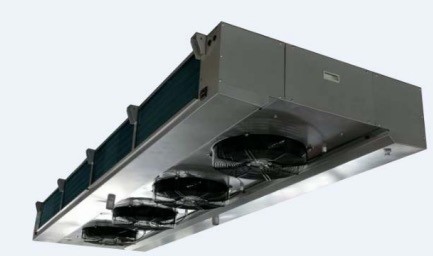

BỘ LÀM MÁT CÔNG NGHIỆP GLYCOL XẢ KÉP DÒNG EDG
1. Mô tả sản phẩm:
Máy làm mát không khí công nghiệp sê-ri EDG sử dụng cấu trúc hút gió từ phía dưới và thoát khí từ hai bên, chủ yếu được sử dụng để làm mát thiết bị trong kho lạnh với dung dịch nước glycol làm chất làm lạnh.Dung dịch nước glycol ở nhiệt độ thấp lưu thông trong ống trao đổi nhiệt của quạt làm mát để hấp thụ nhiệt bên ngoài, nhằm đạt được mục đích giảm nhiệt độ bảo quản.Dòng máy làm mát không khí EDG có thể được sử dụng trong kho lạnh ở nhiệt độ tương ứng là 10℃, 0℃ và -18℃
Loạt sản phẩm này có các đặc điểm sau:
● Vỏ bọc: thép mạ kẽm chất lượng cao với lớp sơn tĩnh điện màu bạc (RAL7001), có đặc tính chống ăn mòn mạnh;Tấm nước bên ngoài sử dụng cấu trúc bản lề, vận hành thuận tiện và nhanh chóng.
● Tấm cuối dàn bay hơi sử dụng tấm nhôm, bảo vệ hiệu quả ống đồng, giảm trọng lượng.
● Thiết kế tấm nước kép: tấm nước bên ngoài sử dụng cấu trúc góc cạnh, thoát nước trơn tru, không có góc chết thoát nước;Khay nước bên trong sử dụng cấu trúc ống khói của tấm nhôm.Nước ngưng tụ hoặc nước rã đông được xả trực tiếp vào đầu ra của khay nước bên ngoài thông qua khay nước bên trong.
● Cuộn dây: ống đồng φ15, khoảng cách ống bố trí vuông 50×50, diện tích truyền nhiệt lớn, chênh lệch nhiệt độ truyền nhiệt nhỏ, tốc độ đóng băng vây chậm.
● Cánh nhôm sóng với màng ưa nước, khoảng cách giữa các cánh là 4.0 , 6.0 và 9.0mm để đáp ứng các yêu cầu nhiệt độ khác nhau của kho lạnh.
● Quạt: quạt cánh quạt bên ngoài công suất cao của quạt gió, nhiệt độ hoạt động -30℃~60℃;Thông số kỹ thuật của quạt φ450,φ500, sự hình thành các thông số kỹ thuật khác nhau của dòng sản phẩm, người dùng có nhiều sự lựa chọn hơn.
● Rã đông: rã đông điện tiêu chuẩn, ống sưởi ấm bằng thép không gỉ được phân phối trên vây ống cuộn và tấm nước bên trong, có tác dụng rã đông tốt.
● Hộp nối chống nước cấp IP65 và đầu nối chống nước, quạt và ống sưởi sử dụng hộp dây độc lập, có tác dụng chống thấm nước tốt hơn, độ tin cậy cao.
● Kiểm tra áp suất nghiêm ngặt tại nhà máy, áp suất kiểm tra 23bar.
2. Cấu hình tiêu chuẩn và tùy chọn:
| Các bộ phận | Cấu hình | Các bộ phận | Cấu hình | ||
| vỏ bọc | Tấm hợp kim Al-Mg với sơn tĩnh điện | × | Vây | Vây nhôm | ○ |
| tấm với sơn tĩnh điện | ○ | Vây nhôm ưa nước | ● | ||
| Tấm mạ kẽm với sơn tĩnh điện | ● | Rã đông | rã đông không khí | ○ | |
| Tấm thép không gỉ | ○ | ống sưởi điện | ● | ||
| Cái quạt | động cơ WEIGUANG | ● | Nước | × | |
| động cơ EBM | ○ | Dây nóng thoát nước | ○ | ||
| Động cơ xô gió | × | Dây đai sưởi ống gió | × | ||
●:Tiêu chuẩn；○:Tùy chọn；×:Không chọn.
3. Bảng thông số kỹ thuật:
3.1 Khoảng cách vây 4.0mm
| Người mẫu |
Glycol 25% t1=-3℃,T2=2℃ Tr=10℃,RH85% |
Glycol 34% t1=-10℃,T2=-7℃ tr=0℃,RH85% |
Bề mặt |
Ống Âm lượng |
luồng không khí | máy bay ném | Nối ống | Wtám | ||||
| Capa.(KW) |
Dòng chảy lỏng (m3/giờ) |
Capa.(KW) |
Dòng chảy lỏng (m3/giờ) |
tôi2 | đm3 | tôi3/h | tôi | đầu vào | Chỗ thoát | làm khô hạn | Kilôgam | |
| EDG451/DL-ET | 7.4 | 1.4 | 4.2 | 1.3 | 35,0 | 4.8 | 4500 | 6 | 22 | 22 | 2-1" | 73 |
| EDG452/DL-ET | 14.7 | 2.7 | 8.4 | 2.7 | 70,0 | 8,8 | 9000 | số 8 | 28 | 28 | 2-1" | 114 |
| EDG453/DL-ET | 22.1 | 4.1 | 12.6 | 4.0 | 105.0 | 12.9 | 13500 | 10 | 28 | 28 | 2-1,5" | 155 |
| EDG454/DL-ET | 29.4 | 5.4 | 16,8 | 5.4 | 140.0 | 17,0 | 18000 | 12 | 35 | 35 | 2-1,5" | 196 |
| EDG501/DL-ET | 10,5 | 1.9 | 5,8 | 1.9 | 52,5 | 6,8 | 6000 | 7 | 28 | 28 | 2-1" | 89 |
| EDG502/DL-ET | 21,0 | 3.9 | 11.6 | 3.7 | 105.0 | 12.9 | 12000 | 9 | 28 | 28 | 2-1,5" | 145 |
| EDG503/DL-ET | 31,5 | 5,8 | 17.3 | 5,5 | 157,5 | 19,0 | 18000 | 11 | 35 | 35 | 2-1,5" | 201 |
| EDG504/DL-ET | 42,0 | 7,7 | 23.1 | 7.4 | 210.0 | 25,0 | 24000 | 13 | 35 | 35 | 2-1,5" | 257 |
3.2 Khoảng cách vây 6.0mm
| Người mẫu |
Glycol34% t1=-10℃,t2=-7℃ tr=0℃,RH85% |
Glycol50% t1=-28℃,t2=-25℃ tr=-18℃,RH95% |
Bề mặt |
Ống Âm lượng |
luồng không khí | máy bay ném | Nối ống | Wtám | ||||
| Capa.(KW) |
Dòng chảy lỏng (m3/giờ) |
Capa.(KW) |
Dòng chảy lỏng (m3/giờ) |
tôi2 | đm3 | tôi3/h | tôi | đầu vào | Chỗ thoát | Làm khô hạn | Kilôgam | |
| EDG451/DD-ET | 3,8 | 1.2 | 3.1 | 1.1 | 23.7 | 4.8 | 5000 | 6 | 22 | 22 | 2-1" | 71 |
| EDG452/DD-ET | 7.6 | 2.4 | 6.2 | 2.2 | 47,5 | 8,8 | 10000 | số 8 | 28 | 28 | 2-1" | 110 |
| EDG453/DD-ET | 11.4 | 3.6 | 9.3 | 3.3 | 71.2 | 12.9 | 15000 | 10 | 28 | 28 | 2-1,5" | 149 |
| EDG454/DD-ET | 15.2 | 4,9 | 12.3 | 4.3 | 94,9 | 17,0 | 20000 | 12 | 35 | 35 | 2-1,5" | 188 |
| EDG501/DD-ET | 5.3 | 1.7 | 4.3 | 1,5 | 35,6 | 6,8 | 6300 | 7 | 28 | 28 | 2-1" | 86 |
| EDG502/DD-ET | 10.7 | 3.4 | 8,5 | 3.0 | 71.2 | 12.9 | 12600 | 9 | 28 | 28 | 2-1,5" | 139 |
| EDG503/DD-ET | 16,0 | 5.1 | 12.8 | 4,5 | 106,8 | 19,0 | 18900 | 11 | 35 | 35 | 2-1,5" | 192 |
| EDG504/DD-ET | 21.4 | 6,9 | 17.1 | 6,0 | 142,4 | 25,0 | 25200 | 13 | 35 | 35 | 2-1,5" | 246 |
3.3 Khoảng cách vây 9.0mm
| Người mẫu |
Glycol34% t1=-10℃,t2=-7℃ tr=0℃,RH85% |
Glycol50% t1=-28℃,t2=-25℃ tr=-18℃,RH95% |
Bề mặt |
Ống Âm lượng |
luồng không khí | máy bay ném | Nối ống | Wtám | ||||
| Capa.(KW) |
Dòng chảy lỏng (m3/giờ) |
Capa.(KW) |
Dòng chảy lỏng (m3/giờ) |
tôi2 | đm3 | tôi3/h | tôi | đầu vào | Chỗ thoát | Làm khô hạn | Kilôgam | |
| EDG451/DJ-ET | 3.1 | 1.0 | 2.6 | 0,9 | 16.2 | 4.8 | 5400 | 7 | 22 | 22 | 2-1" | 71 |
| EDG452/DJ-ET | 6.2 | 2.0 | 5.2 | 1.8 | 32,5 | 8,8 | 10800 | 9 | 28 | 28 | 2-1" | 109 |
| EDG453/DJ-ET | 9.3 | 3.0 | 7,8 | 2.7 | 48,7 | 12.9 | 16200 | 11 | 28 | 28 | 2-1,5" | 148 |
| EDG454/DJ-ET | 12.4 | 4.0 | 10.4 | 3.6 | 65,0 | 17,0 | 21600 | 13 | 35 | 35 | 2-1,5" | 186 |
| EDG501/DJ-ET | 4.4 | 1.4 | 3.7 | 1.3 | 24,6 | 6,8 | 6900 | số 8 | 28 | 28 | 2-1" | 85 |
| EDG502/DJ-ET | 8,8 | 2,8 | 7.3 | 2.6 | 48,7 | 12.9 | 13800 | 10 | 28 | 28 | 2-1,5" | 138 |
| EDG503/DJ-ET | 13.2 | 4.2 | 11,0 | 3.9 | 73.1 | 19,0 | 20700 | 12 | 35 | 35 | 2-1,5" | 190 |
| EDG504/DJ-ET | 17,8 | 5,7 | 14.6 | 5.1 | 97,5 | 25,0 | 27600 | 14 | 35 | 35 | 2-1,5" | 243 |
Trong bảng, T1 là nhiệt độ đầu vào.của dung dịch ethylene glycol, T2 là nhiệt độ đầu ra, và Tr là nhiệt độ.của phòng lạnh.
4. Bảng thông số điện:
| Người mẫu | Quạt động cơ | rã đông điện | |||||
| Điện áp (V) | Đầu vào(W) | Hiện tại (A) | Tốc độ (vòng/phút) | cuộn dây (KW) | Khay(KW) | Tổng (KW) | |
| EDG451* | 380-3 | 370 | 0,75 | 1380 | 4×0,6 | 2×0,6 | 3.6 |
| EDG452* | 380-3 | 740 | 1,5 | 1380 | 4×1.1 | 2×1.1 | 6.6 |
| EDG453* | 380-3 | 1110 | 2,25 | 1380 | 4×1.6 | 2×1,6 | 9,6 |
| EDG454* | 380-3 | 1480 | 3.0 | 1380 | 4×2.0 | 2×2.0 | 12,0 |
| EDG501* | 380-3 | 500 | 0,95 | 1380 | 4×0,8 | 2×0,8 | 4.8 |
| EDG502* | 380-3 | 1000 | 1.9 | 1380 | 4×1.6 | 2×1,6 | 9,6 |
| EDG503* | 380-3 | 1500 | 2,85 | 1380 | 4×2,3 | 2×2,3 | 13,8 |
| EDG504* | 380-3 | 2000 | 3,8 | 1380 | 4×3.0 | 2×3.0 | 18,0 |
5.Cách chọn thiết bị bay hơi chính xác:
Nói chung, Chọn công suất dàn bay hơi = công suất làm lạnh phòng lạnh *1,15
1.Khi nhiệt độ phòng lạnh ở khoảng 0℃, hãy chọn 4,5mm làm khoảng cách vây.
Thiết bị bay hơi chọn=1.0*Q0
2.Khi nhiệt độ phòng lạnh vào khoảng -18℃, hãy chọn 6 mm làm khoảng cách vây.
Thiết bị bay hơi chọn=1.1*Q0
3. Khi nhiệt độ phòng lạnh khoảng -25℃, chọn 9mm làm khoảng cách vây.
Thiết bị bay hơi chọn=1.27*Q0
Ghi chú: Loại rã đông bằng nước và loại rã đông bằng khí nóng cũng là tùy chọn.
đặc điểm kỹ thuật tùy chỉnh để lại cho tôi tin nhắn để biết chi tiết.
